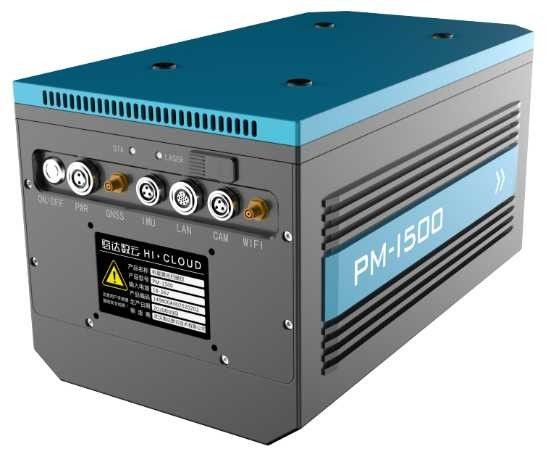

4.4 کیلوگرم سیستم LiDAR موبایل با دقت بالا PM-1500 PRR100-2000kHz

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Hi-Cloud
گواهی:	ISO, others upon the requests
شماره مدل:	سیستم لیدار موبایل PM-1500

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	negotiable
جزئیات بسته بندی:	مورد حمل و نقل
زمان تحویل:	20-30 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	15 ست در ماه

مخاطب

توضیحات محصول جزئیات

حداکثر محدوده اندازه گیری:	1500 متر @ 60٪ بازتاب	دقت:	5 میلی متر @ 50 متر
FoV:	75 درجه	وضوح زاویه ای:	0.001 درجه
وضوح دوربین:	42.4 مگاپیکسل	PRR:	100-2000 کیلوهرتز
دمای عملیات:	-40℃~60℃	دمای ذخیره سازی:	-45℃~70℃
برجسته کردن:	سیستم LiDAR موبایل 4.4 کیلوگرم , سیستم LiDAR موبایل 100 کیلوهرتز , لیدار با دقت بالا 100 کیلوهرتز

4.4 کیلوگرم 5 میلی متر @ 50 متر دقت بالا 1500 متر با 60٪ برد بلند سیستم LiDAR موبایل PM-1500 با فرکانس 2 میلیون نقطه در ثانیه

سیستم LiDAR موبایل با دقت بالا و دوربرد PM-1500 که به طور مستقل توسط شرکت فناوری Hi-Cloud ووهان، با مسئولیت محدود توسعه یافته است، اسکنر لیزری با دقت بالا، POS با دقت بالا (GPS، IMU) و سنسورهای دیگر را بر اساس نسل جدید چارچوب فناوری اصلیجزء اصلی سیستم اسکنر لیزری با عملکرد فناوری چند اکو است.

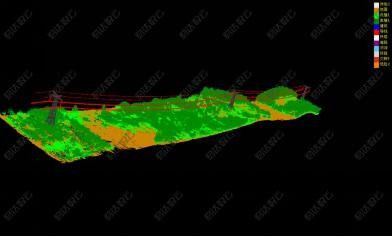

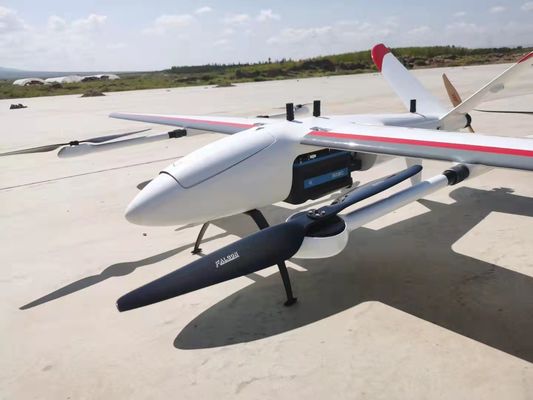

می توان آن را برای پهپادهای چند روتوری، پهپاد بال ثابت VTOL، هواپیماهای کوچک و هلیکوپتر اعمال کرد تا داده های ابر نقطه لیزری متراکم با دقت بالا روی زمین بر روی یک پلت فرم متحرک پرنده سریع به دست آید.این می تواند به طور همزمان داده های ابر نقطه لیزری سه بعدی و POS را به دست آورد، به سرعت DSM، DEM و DOM تولید کند و مدل های DLG و 3D را از طریق مجموعه کاملی از پردازش داده ها و نرم افزارهای کاربردی تولید کند.این سیستم به طور گسترده در نقشه برداری و نقشه برداری اساسی جدید، مدل سازی سه بعدی دیجیتال، نقشه برداری و نقشه برداری توپوگرافی، بررسی کاداستر، بررسی ترافیک، بازرسی خطوط برق، بررسی جنگلداری، نظارت بر بلایا و سایر زمینه ها استفاده می شود.

مشخصات پارامتر سیستم موبایل LiDAR PM-1500

موارد	شاخص ها	مولفه های
عملکرد سیستم	بعد، ابعاد، اندازه	293×165×164 میلی متر
	دقت مطلق	افقی کمتر از 5 سانتی متر
	دقت مطلق	عمودی <5 سانتی متر
	وزن	4.4 کیلوگرم
	چند اکو	4 دفعه
	دما و رطوبت	عملکرد: -40℃~60℃، رطوبت 85%
	دما و رطوبت	ذخیره سازی: -45℃~70℃، رطوبت 85%

موارد	شاخص ها	مولفه های
اسکنر لیزری	باند موج	مادون قرمز نزدیک (کلاس 1)
	PRR	100-2000 کیلوهرتز
	حداکثر محدوده اندازه گیری	بازتاب 1000 متر @ 20٪
	حداکثر محدوده اندازه گیری	بازتاب 1500 متر @ 60٪
	دقت برد	5 میلی متر @ 50 متر
	وضوح زاویه ای	0.001 درجه
	سرعت اسکن	40-400 اسکن در ثانیه
	FoV	75 درجه

موارد	شاخص ها	مولفه های
دوربین	وضوح دوربین	42.4 مگاپیکسل
دوربین	فاصله کانونی	28 میلی متر

موارد	شاخص ها	مولفه های
سیستم POS	دقت موقعیت (پس از پردازش)	افقی 0.01 متر
		ارتفاع 0.02 متر
	دقت جهت گیری (پس از پردازش)	سرفصل 0.009 درجه
		گام / رول 0.005 درجه

مزایای اصلی ازسیستم موبایل لیدار PM-1500

1. دقت بالا:دقت محدوده سیستم LiDAR موبایل PM-1500 می تواند به 5 میلی متر در 50 متر برسد و دقت جامع سیستم بهتر از 5 سانتی متر است و سناریوهای مختلف کاربردی با دقت بالا را برآورده می کند.

2. فرکانس بالا: سیستم LiDAR موبایل PM-1500 با فرکانس فوق العاده بالا تا 2 میلیون نقطه در ثانیه را می توان به پهپاد با سرعت کروز سریعتر مجهز کرد و داده های بیشتری را در همان زمان به دست آورد.

3. برد اندازه گیری طولانی: برد فوق العاده طولانی 1500 متر تا حد زیادی ایمنی عملیات را در محیط نوسانات توپوگرافی بزرگ تضمین می کند.

4. بدنه سبک: وزن کلی سیستم کمتر از 4.4 کیلوگرم است.حتی اگر برای کار با پهپاد و سایر لوازم جانبی بیرون بروید، یک وسیله نقلیه معمولی می تواند همه آنها را بارگیری کند که بسیار راحت است.

5. یکپارچه سازی: ساختار کلی سیستم اندازه گیری لیزر هوابرد PM-1500 به طور خلاقانه ای بهینه شده است.سنسورهایی مانند اسکنر لیزری، GPS، IMU و دوربین بررسی هوایی و غیره را به شدت ادغام می کند. سبک وزن و نصب آسان است.

6. فناوری Multi Echo: سیستم تلفن همراه PM-1500 LiDAR از فناوری چند اکو استفاده می کند.می تواند تا 4 سیگنال پژواک را دریافت کند و می تواند به درختان نفوذ کند و واقعی ترین اطلاعات سطح را حتی در مناطق با پوشش گیاهی متراکم بازگرداند.

کاربردهای عملی:

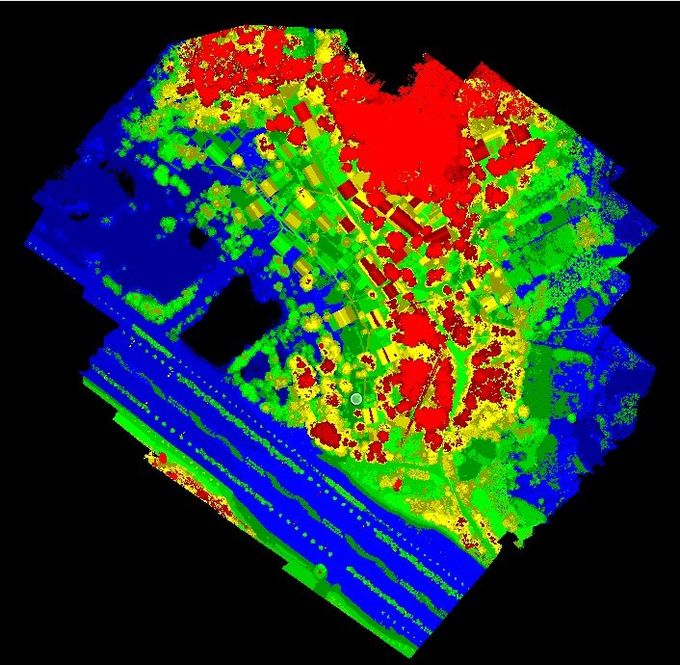

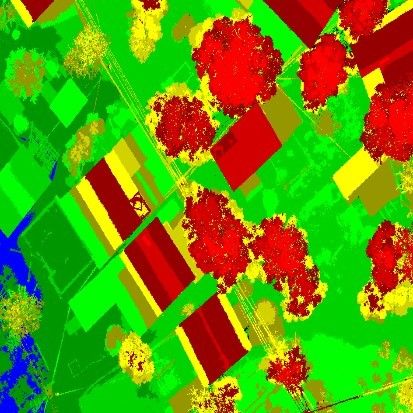

1. بررسی توپوگرافی توسط PM-1500
