سیستم نقشه برداری موبایل PM-1500 PM-1500 با برد طولانی 1500 متری 4.4 کیلوگرم MMS

5mm@50m با دقت بالا 4.4 کیلوگرم سیستم نقشه برداری موبایل LiDAR PM-1500 با برد طولانی 1500 متر و فرکانس 2 میلیون نقطه در ثانیه

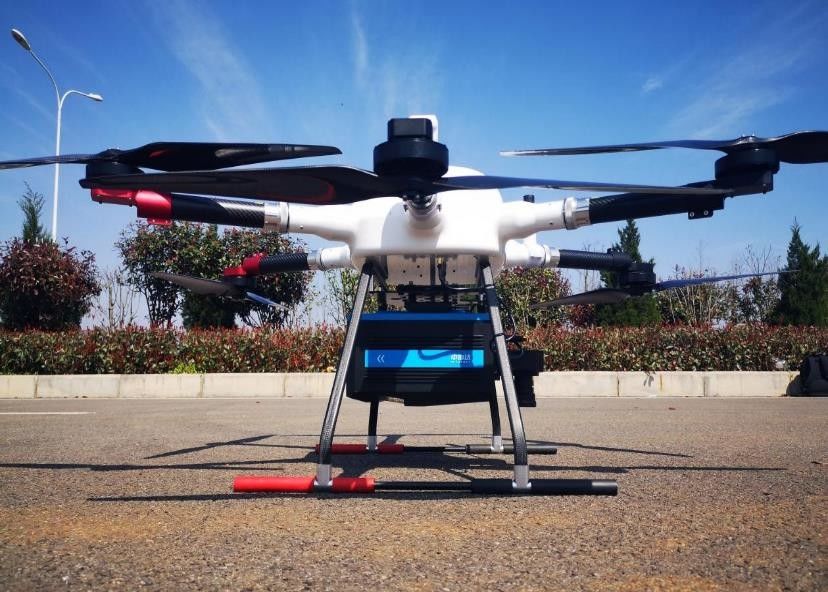

سیستم نقشه برداری موبایل PM-1500 LiDAR یک سیستم اندازه گیری لیزری متحرک با دقت بالا، فرکانس بالا و برد بلند است که به طور مستقل توسط Wuhan Hi-Cloud Technology Co., Ltd توسعه یافته است. این ماژول ناوبری اینرسی با دقت بالا و دوربین بررسی هوایی را ادغام می کند.جزء اصلی سیستم اسکنر لیزری با عملکرد فناوری چند اکو است.این می تواند به طور همزمان داده های ابر نقطه لیزری سه بعدی و POS را به دست آورد، به سرعت DSM، DEM و DOM تولید کند و مدل های DLG و 3D را از طریق مجموعه کاملی از پردازش داده ها و نرم افزارهای کاربردی تولید کند.

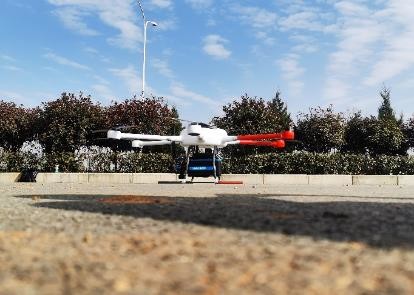

سیستم PM-1500 را می توان برای پهپاد چند روتوری، پهپاد بال ثابت VTOL، هواپیماهای کوچک و هلیکوپتر برای به دست آوردن داده های ابر نقطه لیزری متراکم بر روی زمین بر روی یک پلت فرم سریع پرواز متحرک اعمال کرد. همراه با نرم افزار حرفه ای پس پردازش، راه حل یکپارچه ارائه خواهد شد.این به طور گسترده ای در نقشه برداری و نقشه برداری اساسی جدید، مدل سازی سه بعدی دیجیتال، نقشه برداری و نقشه برداری توپوگرافی، بررسی کاداستر، بررسی ترافیک، بازرسی خطوط برق، بررسی جنگلداری، نظارت بر بلایا و سایر زمینه ها استفاده می شود.

ویژگی های اصلی سیستم نقشه برداری موبایل PM-1500 LiDAR

• محدوده اندازه گیری طولانی: حداکثر برد 1500 متر و بازتاب 60٪
• فرکانس بالا: تا 2 میلیون نقطه در ثانیه
• دقت بالا: دقت برد 5mm@50m.دقت سیستم بهتر از 5 سانتی متر
• Multi Echo: 4 بار اکو
• سبک وزن: 4.4 کیلوگرم
• ادغام: حسگرهایی مانند اسکنر لیزری، GPS، IMU و دوربین بررسی هوایی و غیره را به شدت ادغام می کند.
• مقرون به صرفه: عملکرد پایدار، مقرون به صرفه

پارامترهای اصلی سیستم نقشه برداری موبایل PM-1500 LiDAR

1. اسکنر لیزری

2. سیستم دوربین

3. سیستم POS

4. عملکرد سیستم

پروژه های کاربردی سیستم نقشه برداری موبایل PM-1500 LiDAR

1. پروژه بررسی توپوگرافی

منطقه بررسی عمدتاً زمینی هموار با موج های کوچک و حداکثر اختلاف ارتفاع 20 متر است.در منطقه بررسی یک جاده اصلی با پوشش گیاهی بیشتر و چندین منطقه پرجمعیت وجود دارد.

الزامات دقت: مورد نیاز چگالی نقطه بهتر از 16pt/m² است.الزامات دقت افقی/عمودی: ≤5 سانتی متر، نیاز نقشه برداری و نقشه برداری توپوگرافی 1:500 را برآورده می کند.

2. بازرسی پروژه خط انتقال 500 کیلوولت DC

خط مورد بازرسی پروژه قطعه خط انتقال 500 کیلوولت DC شامل 3 دکل پایه و 2 بازه به طول کل حدود 0.8 کیلومتر می باشد.

الزامات: تجزیه و تحلیل وضعیت نقطه خطر / تجزیه و تحلیل پیش بینی نقطه خطر / تجزیه و تحلیل کمی وضعیت مؤلفه

3. پروژه مدل شهر سه بعدی

مساحت کل منطقه بررسی حدود 10 کیلومتر مربع است.لازم است ابر نقطه لیزری اصلی و تصویر مایل در منطقه بررسی به دست آید و مدل سه بعدی با توجه به داده های اصلی به دست آمده تولید شود.

ابر نقطه لیزری به‌دست‌آمده با فناوری بررسی هوایی LiDAR و داده‌های تصویر دیجیتال گرفته‌شده توسط دوربین مایل برای تولید مدل ارتفاعی دیجیتال (DEM) و نقشه دیجیتال ارتوفتو (DOM) و تولید مدل زمین استفاده می‌شود.در همان زمان، مدل سه بعدی بر اساس داده های ابر نقطه لیزری و ترسیم خط تولید می شود.ارتفاع ساختمان را از طریق مدل سه بعدی بدست آورید، اطلاعات ساختمان را از طریق تصویر مایل و عکس های زمین بدست آورید و سپس پایگاه اطلاعات ساختمان را بسازید.
