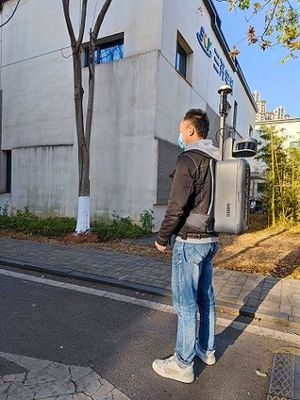

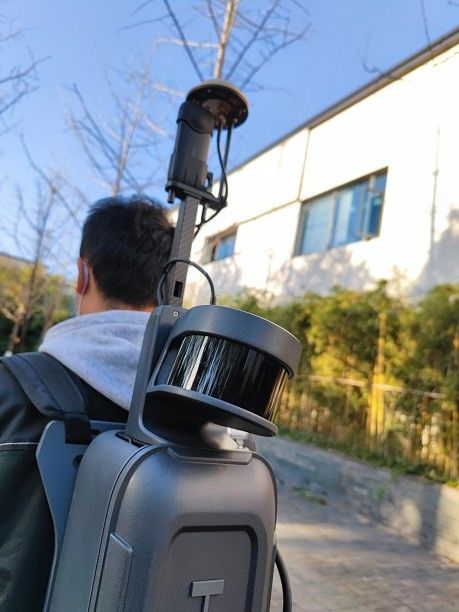

120 متر برد دستی / کوله پشتی 3D LiDAR HiSLAM برای اندازه گیری نمای ساختمان

دستی یا کوله پشتی 120 متری 3D LiDAR HiSLAM در اندازه گیری نمای ساختمان

اندازه‌گیری نمای ساختمان نه تنها پروژه اصلی ارتقاء ساختمان‌های قدیمی و ساخت مدل‌های سه بعدی در ساخت و ساز شهری دیجیتال است، بلکه تقاضای فوری برای حفاظت از ساختمان‌های باستانی و کسب نتایج نمای ساختمان‌ها (سازه‌های) جدید است.در حال حاضر، دشواری‌های اندازه‌گیری نمای ساختمان عمدتاً در دو نکته زیر منعکس می‌شود: اول، اندازه‌گیری نمای ساختمان به درجه بالایی از اصلاح جزئیات نیاز دارد.نقاط مشخصه شکل ساختمان‌ها متعدد است، جمع‌آوری داده‌ها دشوار است و راندمان اندازه‌گیری پایین است.دوم، وظیفه اندازه گیری نمای ساختمان بزرگ و چرخه زمانی کوتاه است.روش سنتی تقاطع تئودولیت، اندازه گیری کل ایستگاه بدون منشور، فاصله یاب، اندازه گیری خط کش فولادی و سایر روش های اندازه گیری ساختمان دارای کاستی های جدی از بازده عملیات ناکافی است.

با توسعه فناوری اسکنر لیزری سه بعدی و ظهور اسکنر لیزری سه بعدی دستی مبتنی بر فناوری SLAM، راه حل های جدیدی را برای اندازه گیری نمای ساختمان به ارمغان می آورد. با ویژگی های اسکن فشرده، قابل حمل و سیار، می تواند به طور موثر کارایی اسکن را بهبود بخشد.

فرآیند اندازه گیری نمای ساختمان بر اساس HiSLAM شامل سه مرحله اصلی است: بررسی میدانی، جمع آوری داده های میدانی و پردازش داده های داخلی.داده‌های ابر نقطه لیزری سه بعدی ساختمان‌ها را می‌توان از طریق عملیات جمع‌آوری داده‌های میدانی HiSLAM به‌دست آورد و سپس عملیات نقشه‌برداری دستی در حین کار می‌تواند به سرعت و کارآمد اطلاعات نما را به‌دست آورد.

مشخصات

مزایای

1. یکپارچه سازی: ادغام بسیار یکپارچه، داخلی و خارجی

2. بدون کالیبراسیون: کالیبراسیون مستقل از حامل است

3. دقت بالا: تراکم ابر نقطه بالا، نرخ تشخیص نقطه بالا، دقت اندازه گیری بالا

4. قابلیت اطمینان بالا: درجه بالایی از تولید، سیستم پایدار و قابل اعتماد

5. هوش بالا: ادغام یکپارچه ابر نقطه و پانوراما

نتایج اندازه گیری نمای ساختمان با اسکنر لیزری سه بعدی دستی بر اساس فناوری SLAM
