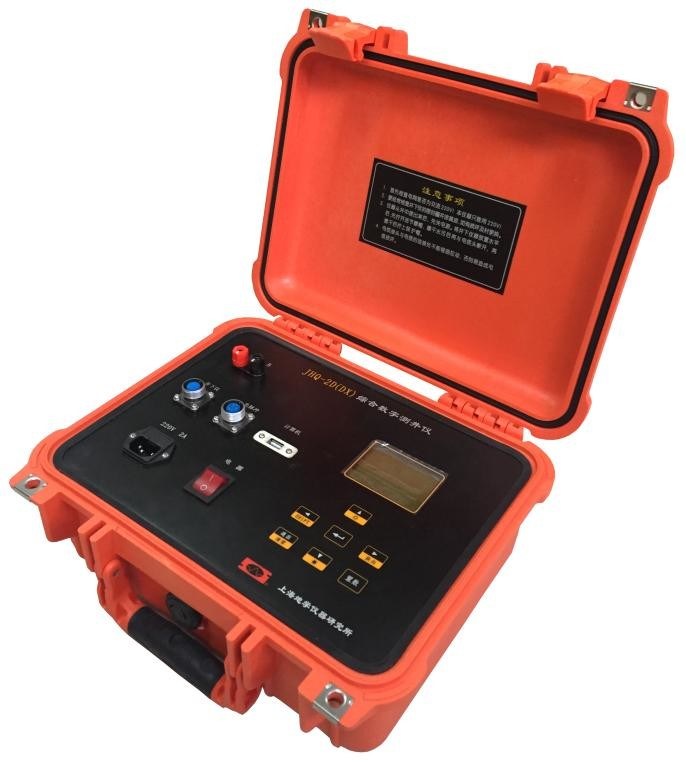

سیستم ثبت دیجیتال کاوشگر طول 1000 - 1500 میلی متر

قطر Φ40 و Φ50 میلی متر و طول کاوشگر 1000 ~ 1500 میلی متر سیستم ثبت JHD-2D

JHQ - 2D یک سیستم ثبت دیجیتال است که به طور ویژه برای راحتی کار میدانی طراحی شده است که می تواند با انواع مختلف لوله و چوب متصل شود.از آنجایی که این سیستم از یک سری فناوری پیشرفته استفاده می کند، استفاده از یک ابزار زمینی کنترل کننده یک کاوشگر سنگین ورود به سیستم را در یک ابزار زمینی که انواع مختلف پروب ورود به سیستم را کنترل می کند، بهبود می بخشد، همچنین شامل اندازه گیری عمقی، منبع تغذیه و غیره می شود. بر.این ابزار دارای وزن سبک و عملکرد و نگهداری ساده است که می تواند به نوع لوله ای متصل شود که می تواند غیرسماتیک، مقاوم در برابر دما، ضد رطوبت و قابلیت اطمینان بالا باشد.

شرح

سیستم ثبت کنترل دیجیتال یکپارچه دوبعدی JHQ نسل جدیدی از تجهیزات ثبت دیجیتال است که بر اساس جمع بندی بیش از 20 سال در تولید و تجربه موفق تحقیق و توسعه تجهیزات ثبت دیجیتال، پیروی از روند جدید بین المللی توسعه دیجیتال کوچک فن آوری چوب برداری، و ترکیب با شرایط ملی چین.این مجموعه تجهیزات دارای مزایای زیر نسبت به سایر محصولات مشابه است:

(1) پارامترهای اندازه گیری بزرگ و دامنه گسترده است.

(2) قابلیت اطمینان بالا و میانگین زمان بین شکست (MTBF) طولانی است.

(3) قابل حمل، مناسب برای حمل و نقل سیار.

(4) عملیات و نگهداری ساده است.

دلیل اصلی این مزیت ها این است که طراحی و توسعه، جذب شایستگی های دیگران، با در نظر گرفتن کامل نیازهای مختلف صنعت و در نظر گرفتن رقابت پذیری در بازار بین المللی است.سیستم JHQ - 2D می تواند بیش از 20 نوع پارامتر را اندازه گیری کند که با سنگ معدن فلزی، زغال سنگ، میدان نفتی، رادیواکتیو، هیدرولوژی و سایر مناطق مورد نیاز کاربر مختلف پوشانده شده است، با مقرون به صرفه بودن بالا.

ویژگی ها و مزایا

1. استانداردسازی و مدولار بودن

در سیستم ثبت کنترل دیجیتال یکپارچه JHQ - 2D، هم سخت افزار و هم نرم افزار، بدون پروب یا جعبه زمین، اندازه گیری سیگنال یا انتقال سیگنال، مفهوم طراحی استانداردسازی و مدولارسازی را پذیرفته اند.مزایای استانداردسازی و مدولار بودن محصول در سازگاری، نگهداری و قابلیت اطمینان محصولات عالی است.کارکرد و نگهداری آن راحت است.لوازم جانبی 100 درصد جهانی هستند و در هر زمان قابل گسترش هستند.

2. انتقال سیگنال دیجیتال و اندازه گیری کاملاً زیرزمینی

تمام سیگنال های کاوشگر زیرزمینی توسط A/D تبدیل می شوند و پس از کدگذاری به زمین ارسال می شوند.کاوشگر زیرزمینی یک ارتباط خیابانی دو طرفه است.اندازه‌گیری‌های انتقال کد دیجیتال قابلیت ضد پارگی را تا حد زیادی بهبود می‌بخشد و خود سیستم می‌تواند کد خطا را تصحیح کند که کیفیت انتقال سیگنال را تضمین می‌کند.

3. فناوری نمونه برداری بیش از حد برای به دست آوردن بیشترین اطلاعات شکل گیری

سیستم JHQ-2D از روش نمونه گیری برای جمع آوری اطلاعات سازند استفاده می کند.مقدار نمونه برداری بیش از حد با کاهش سرعت ثبت افزایش می یابد و نمونه برداری بیش از حد نیاز به فیلتر دیجیتال، افزایش وضوح فضایی و غربالگری اطلاعات مفید را تضمین می کند.

4. اندازه کوچک پروب زیرزمینی با فشار بالا

کاوشگر JHQ - 2D تقریباً قطر Φ40 و Φ50 میلی متر است، ظاهری به طول 1000 ~ 1500 میلی متر دارد.پروب از فولاد ضد زنگ ساخته شده است.مقاومت در برابر فشار آب 20 ~ 40 مگاپاسکال، دمای 70 ~ 90 ℃.سفارشات ویژه می تواند مقاومت در برابر فشار آب 60 MPa، مقاومت در برابر درجه حرارت 120 ℃ باشد.

پارامتر

1. استفاده از محیط: منبع تغذیه: 220 ولت، 50 هرتز؛ با استفاده از دمای محیط: -20 ℃ ~ 45 ℃؛ استفاده از رطوبت محیط: 90٪ یا کمتر (45 ℃)

2. سیستم اندازه گیری عمق: محدوده اندازه گیری عمق: 0 ~ 9999.99 متر؛ وضوح عمق: 0.28 میلی متر؛ محدوده اندازه گیری سرعت: 0 ~ 9999 متر در ساعت؛ سیگنال پالس نوری عمیق: 3600 پالس در هر متر

3. سیستم انتقال سیگنال: سیگنال خروجی سوراخ پایین: کدگذاری دوقطبی؛ ارتباط با کامپیوتر: RS232 یا USB؛ سطح تشخیص سیگنال زیرزمینی: مثبت یا منفی 0.5 ولت ~ مثبت یا منفی 12 ولت

4. عمق نمودار را مشخص کنید.1:10;1:50.1:100.1:0;1، 50، 0 و غیره

5. دقت ترسیم: 8 نقطه در میلی متر (منحنی)، 64 پیکسل در میلی متر مربع (روش تصویر)
