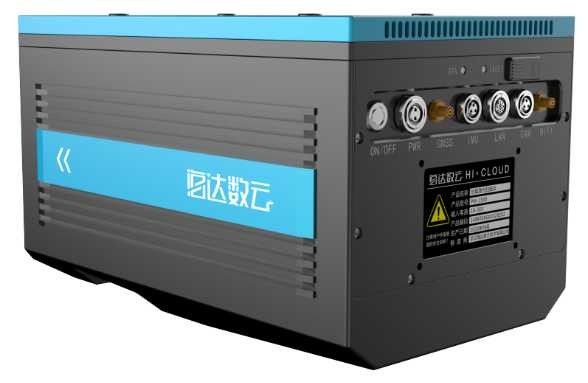

100-2000Khz PRR PM-1500 اسکن لیزری هوابرد سیستم های LiDAR برای هواپیماهای بدون سرنشین

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Hi-Cloud
گواهی:	ISO, others upon the requests
شماره مدل:	سیستم LiDAR هوابرد با دقت بالا PM-1500

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	negotiable
جزئیات بسته بندی:	مورد حمل و نقل
زمان تحویل:	20-30 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	15 ست در ماه

مخاطب

توضیحات محصول جزئیات

باند موج:	مادون قرمز نزدیک (کلاس 1)	PRR:	100-2000 کیلوهرتز
دامنه:	1500 متر @ 60٪ بازتاب	دقت برد:	5 میلی متر @ 50 متر
وضوح زاویه ای:	0.001 درجه	FoV:	75 درجه
وزن:	4.4 کیلوگرم	بعد، ابعاد، اندازه:	293×165×164 میلی متر
برجسته کردن:	لیدار اسکن لیزری هوابرد هواپیماهای بدون سرنشین , لیدار اسکن لیزری هوابرد 100 کیلوهرتز , سیستم‌های لایدار هوابرد برای هواپیماهای بدون سرنشین

100-2000Khz PRR 1500m@60% برد 5mm@50m دقت سیستم LiDAR هوابرد PM-1500 با وضوح زاویه ای 0.001 درجه 75 درجه FoV

سیستم LiDAR هوابرد با دقت بالا PM-1500 بر اساس نسل جدیدی از چارچوب فناوری اصلی از شرکت فناوری Hi-Cloud ووهان، با مسئولیت محدود است.این LiDAR هوابرد تازه راه اندازی شده با فرکانس نقطه بالا، فرکانس اسکن بالا، دقت بالا و ادغام محکم است.جزء اصلی سیستم اسکنر لیزری با عملکرد فناوری چند اکو است که به طور مستقل توسط Hi-Cloud توسعه یافته است.ماژول هایی مانند ماژول ناوبری اینرسی با دقت بالا و دوربین بررسی هوایی را ادغام می کند.برای حامل های مختلف مانند پهپاد بال ثابت VTOL، پهپاد مولتی روتور و هلیکوپتر مناسب است.همراه با نرم افزار حرفه ای پس پردازش، یک راه حل "پایان به انتها" به مشتری برای حل مشکلات و انجام وظایف ارائه می شود.این به طور گسترده ای در نقشه برداری درجه نظرسنجی، نقشه برداری و نقشه برداری توپوگرافی، بررسی کاداستر، بررسی ترافیک، بازرسی خط برق، بررسی جنگلداری، نظارت بر بلایا و سایر زمینه ها استفاده می شود.

مشخصات

سیستم LiDAR هوابرد با دقت بالا PM1500

	موارد	مولفه های
اسکنر لیزری	طول موج لیزر	مادون قرمز نزدیک (کلاس 1)
	PRR	100-2000 کیلوهرتز
	حداکثر اندازه گیری دامنه	بازتاب 1500 متر @ 60٪ بازتاب 1000 متر @ 20٪
	دقت برد	5 میلی متر @ 50 متر
	وضوح زاویه ای	0.001 درجه
	سرعت اسکن	40-400 اسکن در ثانیه
	FoV	75 درجه
دوربین	وضوح	42.4 میلیون پیکسل
دوربین	فاصله کانونی	28 میلی متر
POS (پس از پردازش)	دقت موقعیت یابی	افقی 0.01 متر
	دقت موقعیت یابی	ارتفاع 0.02 متر
	دقت جهت گیری	سرفصل 0.009 درجه
	دقت جهت گیری	گام/رول 0.005 درجه
عملکرد سیستم	بعد، ابعاد، اندازه	293×165×164 میلی متر
	مطلق	افقی ≤5 سانتی متر
	دقت	عمودی ≤5 سانتی متر
	وزن	4.4 کیلوگرم
	فناوری چند اکو	4 دفعه
	دما/رطوبت	عملکرد: -40 درجه سانتیگراد تا 60 درجه سانتیگراد رطوبت 85%
		عملکرد: -40 درجه سانتیگراد تا 60 درجه سانتیگراد رطوبت 85%
		ذخیره سازی: -45 درجه سانتی گراد ~ 70 درجه سانتی گراد رطوبت 85%

مزایای سیستم

2,000,000 نقطه در ثانیه فرکانس نقطه بالا: چگالی نقطه فوق العاده بالا، قادر به عملیات پیچیده، مناسب برای برق / جنگلداری / مدل سازی و سناریوهای دیگر
محدوده اندازه گیری طول 1500 متر: پردازش آسان داده های زمین با افت زیاد، بهبود کارایی عملیات
فناوری چند اکو: 4 بار چند اکو، نفوذ به شکاف پوشش گیاهی سطح، بازخورد توزیع واقعی زمین
-40 درجه سانتیگراد ~ 60 درجه سانتیگراد محدوده دمایی: عملیات در محیط شدید، مواجهه با چالش
ابر نقطه زمان واقعی: بازخورد در زمان واقعی، کنترل عملیات در محل، فعال کردن تصمیم گیری اضطراری
ایستگاه پایه رایگان: بدون نیاز به راه اندازی ایستگاه پایه، با دقت بالا، در همه شرایط آب و هوایی
نرم افزار کل فرآیند: پردازش داده های یک مرحله ای، احتمالات بیشتری را درک کنید

پروژه های کاربردی

1. بازرسی خط انتقال 500 کیلوولت DC

خط مورد بازرسی پروژه قطعه خط انتقال 500 کیلوولت DC شامل 3 دکل پایه و 2 بازه به طول کل حدود 0.8 کیلومتر می باشد.

خط انتقال در این بخش برق‌دار است، با زمین‌های مواج، پوشش گیاهی، انواع ژئومورفیک غنی، قابلیت دید خوب بین برج‌ها و جاده‌ها می‌توانند به زیر برج‌ها برسند.

مورد نیاز پروژه: تجزیه و تحلیل وضعیت نقطه خطر / تحلیل پیش بینی نقطه خطر / تجزیه و تحلیل کمی وضعیت مؤلفه

سیستم LiDAR هوابرد با دقت بالا PM-1500 برای جمع آوری داده ها استفاده می شود.DSM/DEM به سرعت برای تولید مدل های DLG و سه بعدی تولید می شود.

2. بررسی توپوگرافی

منطقه بررسی عمدتاً زمینی هموار با موج های کوچک و حداکثر اختلاف ارتفاع 20 متر است.در منطقه بررسی یک جاده اصلی با پوشش گیاهی بیشتر و چندین منطقه پرجمعیت وجود دارد.

الزامات دقت: 1) تراکم نقطه مورد نیاز بهتر از 16pt/m² است.2) الزامات دقت افقی / عمودی: ≤5 سانتی متر، نیازهای نقشه برداری و نقشه برداری توپوگرافی 1:500 را برآورده کنید

مشکلات پروژه:

1) زمین پیچیده: منطقه بررسی دارای پوشش گیاهی متراکم است و نقشه برداری سنتی و نقشه برداری نمی تواند به طور موثر داده های ارتفاعی دقیق را در منطقه بررسی به دست آورد.

2) زمان کم: 3 روز طول می کشد تا جمع آوری داده ها و خروجی داده های نتیجه منطقه نظرسنجی تکمیل شود.

3) حمل و نقل دشوار: شرایط جاده در منطقه بررسی پیچیده است و حمل و نقل تجهیزات نقشه برداری و نقشه برداری سنتی زمان بر و پر زحمت است.

4) اپیدمی: ساکنان زیادی در روستا وجود دارد، و مدیریت کنترل بسته سختگیرانه در طول همه گیری، چالش های خاصی را برای جمع آوری داده های میدانی به همراه داشت.

ابزار و تجهیزات اصلی سرمایه گذاری شده در این پروژه عبارتند از: سیستم LiDAR هوابرد Hi-Cloud PM-1500، پلت فرم پهپاد چند روتور L150، گیرنده Hi-Target IRTK2 و خودروی خارج از جاده شهری.

3. پروژه مدل شهر سه بعدی

مساحت کل منطقه بررسی حدود 10 کیلومتر مربع است.لازم است ابر نقطه لیزری اصلی و تصویر مایل در منطقه بررسی به دست آید و مدل سه بعدی با توجه به داده های اصلی به دست آمده تولید شود.

ابر نقطه لیزری به‌دست‌آمده با فناوری بررسی هوایی LiDAR و داده‌های تصویر دیجیتال گرفته‌شده توسط دوربین مایل برای تولید مدل ارتفاعی دیجیتال (DEM) و نقشه دیجیتال ارتوفتو (DOM) و تولید مدل زمین استفاده می‌شود.در همان زمان، مدل سه بعدی بر اساس داده های ابر نقطه لیزری و ترسیم خط تولید می شود.

ارتفاع ساختمان را از طریق مدل سه بعدی بدست آورید، اطلاعات ساختمان را از طریق تصویر مایل و عکس های زمین بدست آورید و سپس پایگاه اطلاعات ساختمان را بسازید.

این پروژه از PM-1500 LiDAR حمل شده توسط پهپاد برای اندازه گیری استفاده می کند.نقاط برخاست و فرود باید تا حد امکان با دید وسیع و ارتفاع بالا قرار گیرند.
