اسکنر لیزری 920 متری کلاس 1 هوابرد سیستم LiDAR ARS-1000 نظارت بر زمان واقعی

سیستم LiDAR هوابرد چند سکوی برد 920 متری ARS-1000 با عملکرد نظارت در زمان واقعی

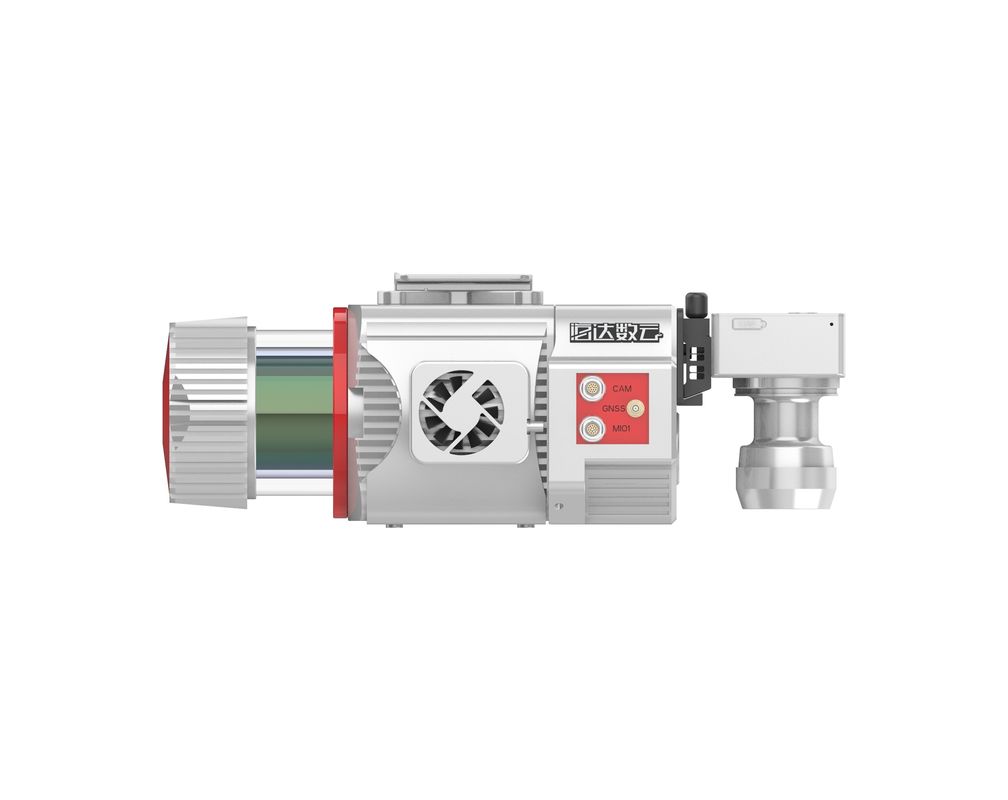

سیستم LiDAR هوابرد ARS-1000 یک سیستم مبتنی بر Riegl LiDAR است که توسط شرکت Wuhan Hi-Cloud Technology Co.Ltd توسعه و ساخته شده است.حسگرهایی مانند لیزر با دقت بالا، دوربین با وضوح بالا، GPS، ناوبری اینرسی MEMS و واحد کنترل ذخیره سازی را یکپارچه می کند.با پشتیبانی از فناوری همگام سازی زمانی مالکیت معنوی مستقل و فناوری ادغام چند حسگر یکپارچه، به طور همزمان ابر نقطه لیزری سه بعدی، داده های POS و داده های تصویر را به دست می آورد.این به طور گسترده ای در نقشه برداری اضطراری، نقشه برداری توپوگرافی، بازرسی خطوط برق، بررسی بزرگراه، بررسی صخره های ساحلی، حفاری و محاسبه پر کردن، بررسی باستان شناسی و نقشه برداری و سایر زمینه ها استفاده می شود.

مشخصات سیستم LiDAR هوابرد ARS-1000

ویژگی های اصلی

1.سیستم LiDAR هوابرد ARS-1000 از معماری پلت فرم سخت افزاری یکپارچه استفاده می کند که حسگر اسکن لیزری سه بعدی، سیستم ناوبری اینرسی و GPS را در معماری پلت فرم ادغام می کند و مراحل مونتاژ هر سنسور را در سایت حذف می کند.

2. سیستم یک پلت فرم جاسازی شده جدید را اتخاذ می کند، که کنترل سیستم و ذخیره سازی داده ها را راحت تر و سریع تر می کند.پلت فرم یکپارچه تعبیه شده سیستم را قدرتمندتر و پایدارتر می کند و دقت سیستم را بهبود می بخشد.

3. این سیستم مجهز به ایستگاه رادیویی انتقال اطلاعات در مسافت های طولانی و با سرعت بالا است.فواصل انتقال مختلف را می توان با توجه به نیاز پروژه انتخاب کرد.در شرایط اتصال عادی، نرخ پایدار است و انتقال روان است.

4. حجم کمتر و ادغام یکپارچه تجهیزات را قادر می سازد تا با پلتفرم های حامل مختلف مانند پهپاد چند روتور و پهپاد بال ثابت VTOL سازگار شود.علاوه بر این، با حالت‌های مختلف عملکرد مانند سوار شدن بر وسیله نقلیه و کوله‌پشتی نیز سازگار است.

5. اندازه گیری از راه دور تا حد زیادی راندمان اکتساب LiDAR را بهبود می بخشد.تحت شرایط بازتاب 60٪ اجسام زمینی، تجهیزات می توانند حداکثر محدوده اندازه گیری 920 متر را داشته باشند.

پروژه کاربردی

پروژه بررسی بزرگراه

زمین منطقه بررسی پیچیده، پوشش گیاهی سرسبز و اختلاف ارتفاع زیاد است.دو بزرگراه با طول کل حدود 60 کیلومتر باید اندازه گیری شوند.

اندازه گیری مقطع عمودی و افقی 100 متر (200 متر پهنای باند) در دو طرف خط وسط جاده طبق استانداردها، مشخصات فنی و رویه های مربوطه را بر عهده داشته باشد و نتایج خروجی مطابق با 1 باشد. : 500 مورد نیاز نقشه برداری.

با توجه به کوه های مرتفع، جاده های ناهموار، پوشش گیاهی سرسبز و تردد متراکم در بزرگراه، وظیفه بررسی میدانی خطرناک است.

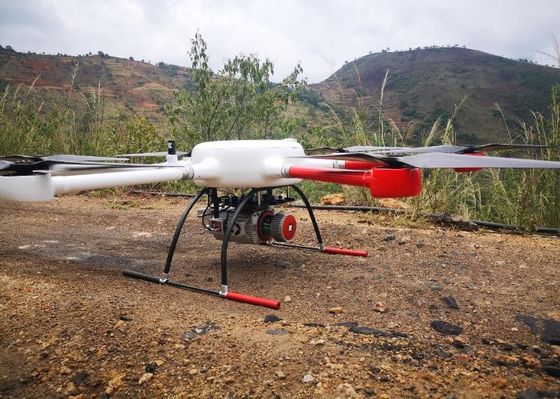

با توجه به وضعیت خاص پروژه، سیستم ARS-1000 برای جمع آوری داده های پرواز در طول جاده با توجه به ارتفاع نسبی 200 متر استفاده می شود.
