سیستم LiDAR هوابرد پهپاد برد بلند 1350 متری ARS-1000L با دقت بالا

برد بلند 1350 متری سیستم LiDAR هوابرد چند پلت فرم ARS-1000L با دقت بالا 15 میلی متر و 150 متر

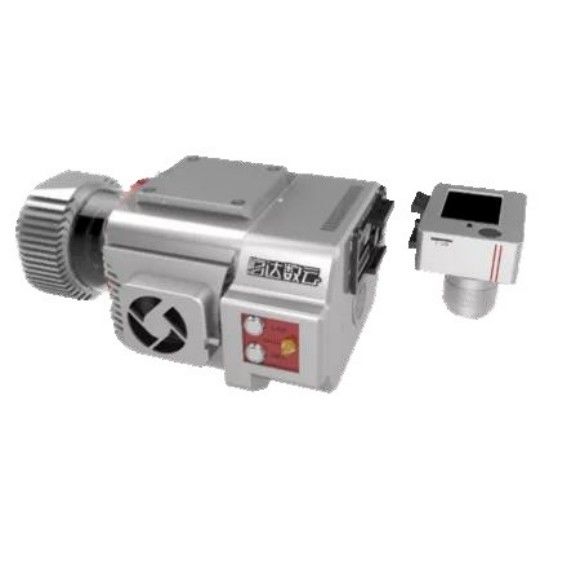

سیستم LiDAR هوابرد ARS-1000L یک سیستم مبتنی بر LiDAR Riegl است که توسط Hi-Cloud توسعه و ساخته شده است.سیستم LiDAR هوابرد ARS-1000L، پلت فرم پهپاد را به عنوان ناو حمل می کند.پس از چندین سال ارتقای مکرر مداوم، بر اساس حفظ ویژگی های قبلی، معماری سخت افزاری، عملکرد پردازش، حجم و وزن، لوازم جانبی بارگیری و تخلیه به طور جامع ارتقا یافته است.

این سیستم به طور گسترده در نقشه برداری اضطراری، نقشه برداری توپوگرافی، بازرسی خطوط برق، بررسی بزرگراه، بررسی صخره های ساحلی، حفاری و محاسبه پر کردن، بررسی باستان شناسی و نقشه برداری و سایر زمینه ها استفاده می شود.

مزایای اصلی سیستم ARS-1000L

1. در محدوده اندازه گیری 150 متر، دقت محدوده بهتر از 15 میلی متر است.

2. حداکثر برد سیستم LiDAR 1350 متر است و سیستم می تواند به طور معمول حتی در محیط با افت زمین زیاد عمل کند.

3. این سیستم اسکنر لیزری سه بعدی، ماژول POS و فن را در معماری سخت افزاری ادغام می کند که نه تنها عملکرد کلی و پایداری سیستم را افزایش می دهد، بلکه حجم را تا حد زیادی فشرده می کند و وزن کلی کمتر از 4.5 کیلوگرم است. .

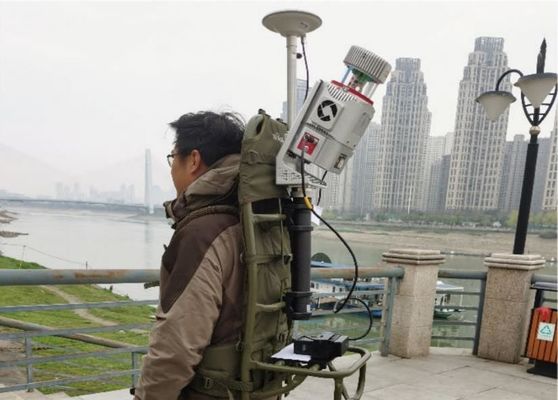

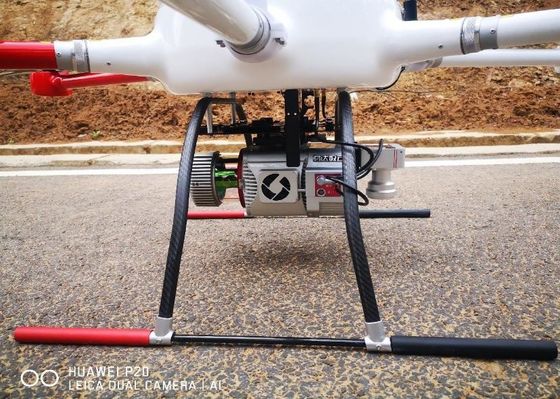

4. حجم و وزن کم سیستم باعث می شود تا به خوبی روی پلت فرم های حامل مختلف حمل شود.این نه تنها برای پهپاد مولتی روتور اصلی و پهپاد بال ثابت VTOL مناسب است، بلکه می تواند بر روی سکوهای خودرو و کوله پشتی برای کار نصب شود.

5. کل سیستم طراحی ساختار کشویی سریع را اتخاذ می کند و هیچ شکافی بین قفسه و سیستم وجود ندارد که ثبات و قابلیت اطمینان تجهیزات را تضمین می کند.

6. این سیستم همچنین یک آستین محافظ ضد برخورد سبک و اختصاصی برای ارائه حفاظت فیزیکی خاصی برای تجهیزات و کاهش آسیب های غیر ضروری به تجهیزات در برخی از محیط های خشن و شرایط اضطراری ارائه می دهد.

7. ماژول پیشگیری از ضرر اختیاری است.پس از گم شدن پهپاد، موقعیت تجهیزات را نیز می توان برای تسهیل جستجوی تجهیزات پیدا کرد.

8. فرکانس انتشار لیزر سیستم 750000 نقطه در ثانیه است.فرکانس نقطه بالاتر به این معنی است که می تواند شکل زمین را در منطقه بررسی بهتر منعکس کند و داده های ابر نقطه ظریف بیشتری را به دست آورد.

پارامترهای اصلی سیستم ARS-1000L

پروژه عملی سیستم ARS-1000L

بررسی مزرعه بادی در منطقه کوهستانی

منطقه بررسی عمدتاً کوهستانی است.میانگین ارتفاع در منطقه بررسی مزرعه بادی زیاد است و افت ارتفاع در برخی از مناطق منطقه اندازه گیری بیش از 300 متر است.کل مزرعه بادی مساحتی در حدود 12 کیلومتر مربع را پوشش می دهد.پوشش گیاهی جنگل های پهن برگ همیشه سبز نیمه گرمسیری، با میزان پوشش گیاهی زیاد و انواع مختلف است.

زمین منطقه بررسی پیچیده است، اختلاف ارتفاع زیاد است، ترافیک نامناسب است، محیط آب و هوا بد است.چندین توربین بادی با ارتفاع بیش از 100 متر در منطقه بررسی وجود دارد، بنابراین طراحی مسیر دشوار است.خط دید به طور جدی مسدود شده است و مکان یابی نقطه برخاست دشوار است.

این پروژه از سیستم اندازه گیری لیزر هوابرد ARS-1000L استفاده می کند.سه نقطه برخاست و فرود در کل منطقه بررسی برای مجموع هفت سورتی پرواز انتخاب شده است.
