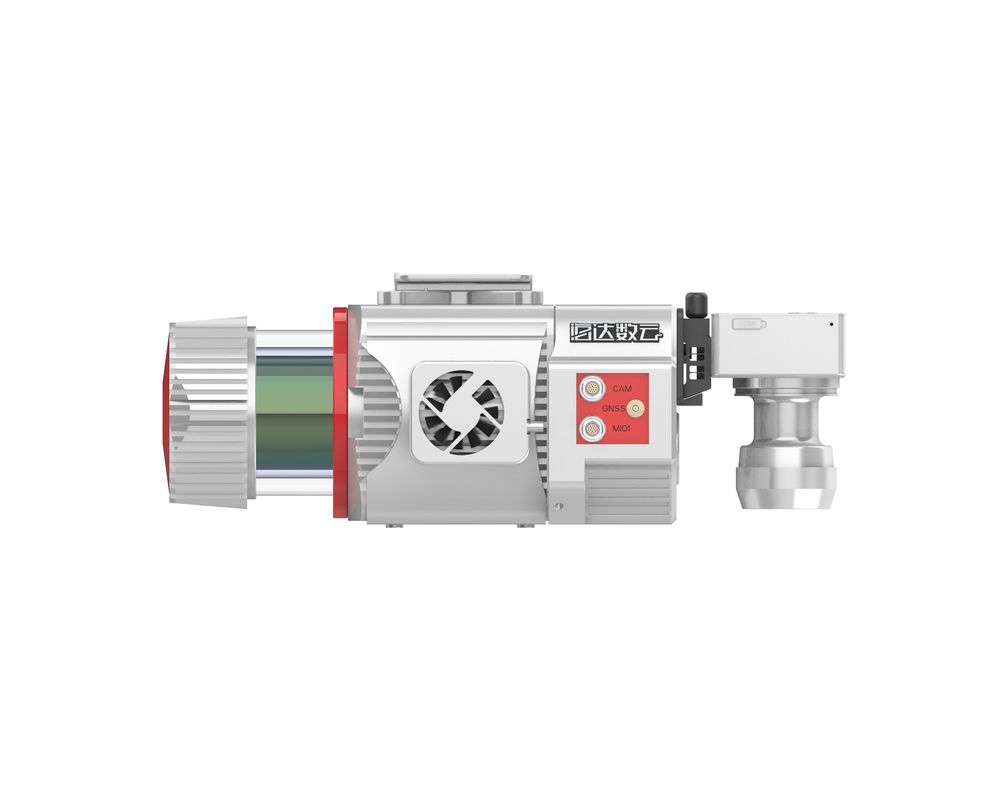

سیستم نقشه برداری پهپاد سبک وزن هوایی ARS-1000 برای بررسی باستان شناسی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Hi-Cloud
گواهی:	ISO, others upon the requests
شماره مدل:	سیستم اندازه گیری لیزری هوابرد ARS-1000

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	negotiable
جزئیات بسته بندی:	مورد حمل و نقل
زمان تحویل:	10 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	5 ست در ماه

مخاطب

توضیحات محصول جزئیات

وزن:	4.5 کیلوگرم	دامنه:	5 متر تا 920 متر
دقت برد:	15 میلی متر @150 متر	FoV (قابل انتخاب):	0~330 درجه (60°~90° حالت هوابرد)
وضوح زاویه ای:	0.001 درجه	ولتاژ ورودی:	20 تا 30 ولت
مصرف برق:	<75 وات	کلاس لیزر:	کلاس 1 (ایمن برای چشم)
برجسته کردن:	سیستم نقشه برداری پهپاد سبک وزن , سیستم نقشه برداری پهپاد باستان شناسی , نقشه برداری و سیستم نقشه برداری UAV

برد 920 متر در 60 درصد دقت برد 15 میلی متر در 150 متر 4.5 کیلوگرم سیستم نقشه برداری پهپاد سبک وزن ARS-1000 با سرعت اسکن 10 تا 200 اسکن در ثانیه

سیستم نقشه برداری پهپاد سبک وزن ARS-1000 یک سیستم LiDAR هوابرد مبتنی بر Riegl LiDAR است.کل سیستم توسط Wuhan Hi-Cloud Technology Co.Ltd توسعه و ساخته شده است.این سنسورهای مختلف مانند لیزر با دقت بالا، دوربین با وضوح بالا، GPS، ناوبری اینرسی MEMS و واحد کنترل ذخیره سازی را ادغام می کند.با پشتیبانی از فناوری همگام سازی زمانی مالکیت معنوی مستقل و فناوری یکپارچه سازی چند حسگر یکپارچه، می تواند به طور همزمان ابر نقطه لیزری سه بعدی، داده های POS و همچنین داده های تصویر را به دست آورد.این سیستم دارای مزایای وزن سبک، حمل و نقل راحت و راندمان بالای پردازش نتایج است.می توان آن را به طور گسترده در نقشه برداری اضطراری، نقشه برداری توپوگرافی، بازرسی خط برق، بررسی بزرگراه، بررسی صخره های ساحلی، حفاری و محاسبه پر کردن، بررسی باستان شناسی و نقشه برداری و سایر زمینه ها استفاده کرد.

مشخصات

سیستم نقشه برداری پهپاد سبک وزن ARS-1000

	موارد	مولفه های
عملکرد سیستم	دقت مطلق	± 5 سانتی متر
	وزن	4.5 کیلوگرم
	حالت کاربری	هوابرد / سوار بر وسیله نقلیه / کوله پشتی
واحد اسکن لیزری	طبقه بندی لیزری	کلاس 1
	حداکثرمحدوده اندازه گیری	920 متر @ 60٪
	حداکثرسرعت اسکن موثر	500000 امتیاز در ثانیه
	نرخ به روز رسانی داده ها	200 هرتز
	FoV	330 درجه
	وضوح زاویه ای	0.001 درجه
	عملکرد چند اکو	در دسترس
INS	دقت موقعیت (پس از پردازش)	افقی	0.01 متر
		ارتفاع	0.02 متر
	دقت سرفصل	0.010 درجه
	دقت پیچ و تاب	0.005 درجه

امکانات

نصب آسان، نصب بدون هیچ ابزاری توسط یک نفر
کارکرد آسان، یک کلیک برای شروع، کنترل از راه دور
دقت بالا، دقت مطلق تا 5 سانتی متر
چند پلت فرم، قابل استفاده در هوابرد، وسیله نقلیه و حالت کوله پشتی
بدون کالیبراسیون، طراحی یکپارچه، موقعیت نسبی چند سنسور ثابت است
ایستگاه پایه رایگان است، بدون نیاز به راه اندازی ایستگاه پایه

کاربرد ازپروژه بررسی بزرگراه

1.بررسی اجمالی پروژه:

زمین منطقه بررسی پیچیده، پوشش گیاهی سرسبز و اختلاف ارتفاع زیاد است.دو بزرگراه با طول کل حدود 60 کیلومتر باید اندازه گیری شوند.

2. الزامات و مشکلات پروژه:

اندازه گیری مقطع عمودی و افقی 100 متر (200 متر پهنای باند) در دو طرف خط وسط جاده طبق استانداردها، مشخصات فنی و رویه های مربوطه را بر عهده داشته باشد و نتایج خروجی مطابق با 1 باشد. : 500 مورد نیاز نقشه برداری.

با توجه به کوه های مرتفع، جاده های ناهموار، پوشش گیاهی سرسبز و تردد متراکم در بزرگراه، وظیفه بررسی میدانی خطرناک است.

3. راه حل

با توجه به وضعیت خاص پروژه، سیستم نقشه برداری پهپاد سبک وزن ARS-1000 برای جمع آوری داده های پرواز در طول جاده با توجه به ارتفاع نسبی 200 متر استفاده شده است.
