سیستم نقشه برداری پهپاد توپوگرافی چند پلت فرم 4.5 کیلوگرمی ARS-1000L UAV Aerial Survey

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Hi-Cloud
گواهی:	ISO, others upon the requests
شماره مدل:	سیستم نقشه برداری پهپاد ARS-1000L

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	negotiable
جزئیات بسته بندی:	مورد حمل و نقل
زمان تحویل:	10 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10 ست در ماه

مخاطب

توضیحات محصول جزئیات

وزن:	4.5 کیلوگرم	ذخیره سازی:	1 ترابایت SSD
حداکثر برد:	1350 متر @60%	دقت برد:	15 میلی متر @150 متر
FoV (قابل انتخاب):	0 تا 330 درجه با حالت هوابرد 60 تا 90 درجه	وضوح زاویه ای:	0.001 درجه
دمای عملیات:	-10℃~+40℃	محیط ذخیره سازی:	-20℃~+50℃; -20℃~+50℃؛ Humidity < 85% رطوبت کمتر از 85%
برجسته کردن:	سیستم نقشه برداری توپوگرافی پهپاد , سیستم نقشه برداری پهپاد هوایی , نقشه برداری هوایی پهپاد 4.5 کیلوگرمی

سیستم نقشه برداری پهپاد چند پلت فرم ARS-1000L با برد 4.5 کیلوگرمی 1350 متر @ 60 درصد با دقت 15 میلی متر و 150 متر

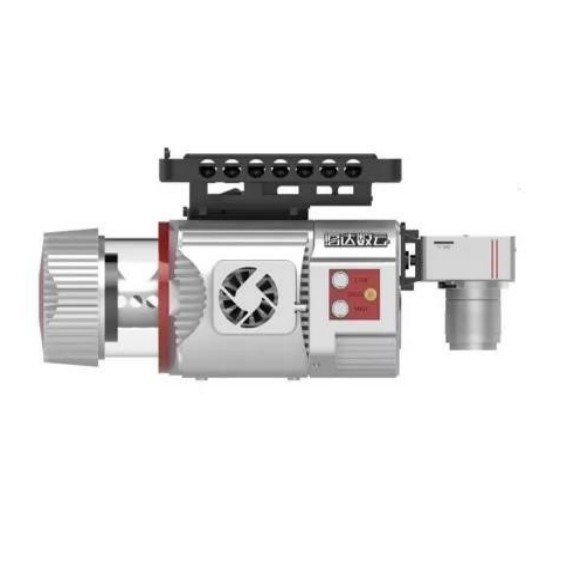

بر اساس Riegl LiDAR، سیستم نقشه برداری پهپاد ARS-1000L توسط Hi-Cloud توسعه و ساخته شده است.این یک سیستم بسیار یکپارچه با ماژول های لیزر با دقت بالا، دوربین با کیفیت بالا، GPS، ناوبری اینرسی MEMS و واحد کنترل ذخیره سازی است.با مزایای عملکرد قوی، حجم سبک، نصب راحت و عملیات ساده، توسط اکثر کاربران شناخته شده است و به طور گسترده در نقشه برداری اضطراری، نقشه برداری توپوگرافی، بازرسی خط برق، بررسی بزرگراه، بررسی صخره های ساحلی، حفاری و حجم پر کردن استفاده می شود. محاسبات، بررسی و نقشه برداری باستان شناسی و سایر زمینه ها.

مشخصات سیستم نقشه برداری پهپاد ARS-1000L

1. عملکرد سیستم

نشانگر	پارامتر
دقت مطلق	افقی کمتر از 5 سانتی متر عمودی <5 سانتی متر
وزن	4.5 کیلوگرم
ذخیره سازی	1 ترابایت SSD
ولتاژ ورودی	20 تا 30 ولت
مصرف برق	<75 وات
دمای عملیات	-10℃~+40℃
محیط ذخیره سازی	-20℃~+50℃ رطوبت کمتر از 85%
کلاس لیزر	کلاس 1 (ایمن از چشم)

2. اسکنر لیزری

نشانگر	پارامتر
حداکثر محدوده اندازه گیری	1350 متر @60%
حداقل محدوده اندازه گیری	5 متر
دقت برد	15 میلی متر @150 متر
دقت تکرار	10 میلی متر @150 متر
حداکثرفرکانس نقطه ای موثر	750000 امتیاز در ثانیه
دنده لیزری برای تنظیم	6 سطح
حداکثر تعداد اکوهای دریافتی	4 تا 15
FoV (قابل انتخاب)	0~330 درجه حالت هوابرد 60 تا 90 درجه
فرکانس اسکن (قابل انتخاب)	10 تا 200 اسکن در ثانیه
وضوح زاویه ای	0.001 درجه

3. سیستم POS

نشانگر	پارامتر
دقت موقعیت (پس از پردازش)	افقی 0.01 متر ارتفاع 0.02 متر
دقت جهت گیری (پس از پردازش)	عنوان 0.010 درجه گام / رول 0.005 درجه

4. سیستم دوربین

نشانگر	پارامتر
وضوح دوربین	≥42.4 مگاپیکسل
وزن دوربین	<500 گرم

ویژگی های سیستم نقشه برداری پهپاد ARS-1000L

1. این سیستم اسکنر لیزری سه بعدی، ماژول POS و فن را در معماری سخت افزاری ادغام می کند که نه تنها عملکرد کلی و پایداری سیستم را افزایش می دهد، بلکه حجم را تا حد زیادی فشرده می کند و وزن کلی کمتر از 4.5 کیلوگرم است. .

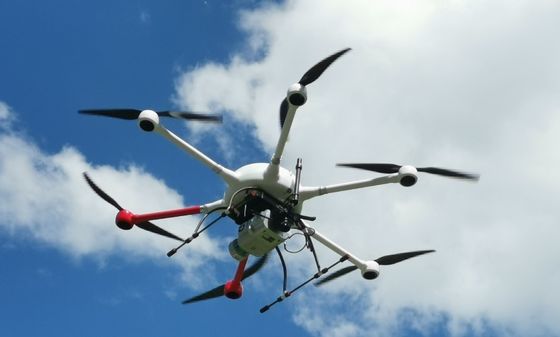

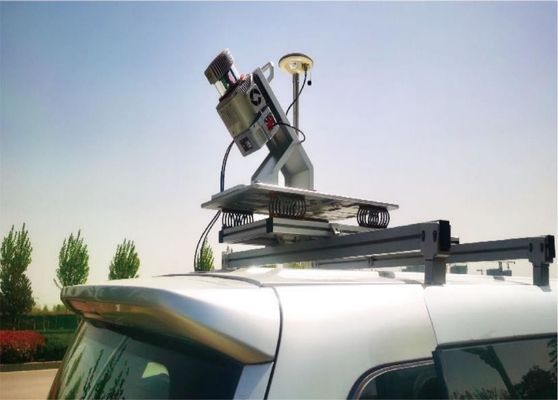

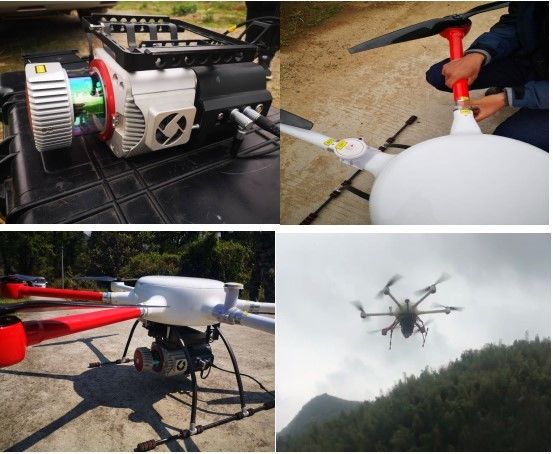

2. حجم و وزن کم سیستم باعث می شود تا به خوبی روی پلت فرم های حامل مختلف حمل شود.این نه تنها برای پهپاد معمولی چند روتوری و پهپاد بال ثابت VTOL مناسب است، بلکه می تواند بر روی سکوهای خودرو و کوله پشتی برای عملیات نصب شود.چه در حالت هوابرد، وسیله نقلیه یا کوله پشتی، سیستم به سیستم عامل نصب مربوطه مجهز است تا نصب و استقرار سریع در محل عملیات را برآورده کند.

3. کل سیستم طراحی ساختار کشویی سریع را اتخاذ می کند و هیچ شکافی بین قفسه و سیستم وجود ندارد که ثبات و قابلیت اطمینان تجهیزات را تضمین می کند.در حین نصب نیازی به پیچ نیست که زمان استقرار در محل را بهبود می بخشد.علاوه بر این، این سیستم همچنین یک آستین محافظ ضد برخورد سبک و اختصاصی برای ارائه حفاظت فیزیکی خاصی برای تجهیزات و کاهش آسیب‌های غیرضروری به تجهیزات در برخی از محیط‌های سخت و شرایط اضطراری ارائه می‌کند.علاوه بر این، ماژول پیشگیری از ضرر اختیاری است.پس از گم شدن پهپاد، موقعیت تجهیزات را نیز می توان برای تسهیل جستجوی تجهیزات پیدا کرد.

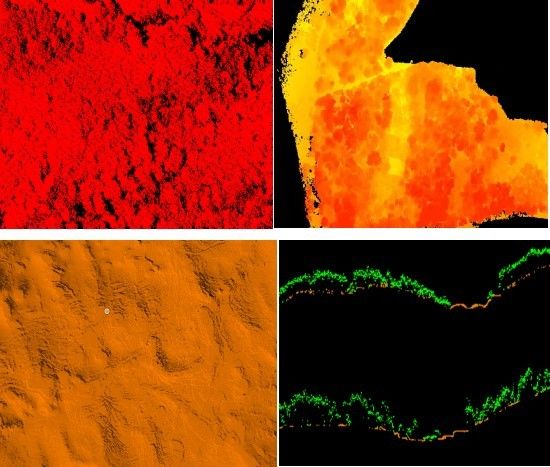

4. حداکثر برد سیستم LiDAR 1350 متر است و سیستم می تواند به طور معمول حتی در محیط با افت زمین زیاد عمل کند.اندازه‌گیری دوربرد همچنین می‌تواند کارایی اکتساب تجهیزات را بهبود بخشد و داده‌های ابر نقطه‌ای بیشتری را در همان زمان جمع‌آوری کند.

5. فرکانس انتشار لیزر سیستم 750000 نقطه در ثانیه است.فرکانس نقطه بالاتر به این معنی است که می تواند شکل زمین را در منطقه بررسی بهتر منعکس کند و داده های ابر نقطه ظریف بیشتری را به دست آورد.علاوه بر این، تجهیزات LiDAR با فرکانس بالا را می توان به پهپاد با سرعت کروز سریعتر مجهز کرد.در همان زمان، داده های بیشتری را می توان به دست آورد، که کارایی اکتساب داده ها را بهبود می بخشد.

6. دقت مطلق سیستم بهتر از 5 سانتی متر است که نیازهای اکثر سناریوهای کاربردی را برآورده می کند.در محدوده اندازه گیری 150 متر، دقت محدوده بهتر از 15 میلی متر است.

پروژه کاربردی کاربردی سیستم نقشه برداری پهپاد ARS-1000L

بررسی مزرعه بادی در منطقه کوهستانی

بررسی اجمالی

منطقه بررسی عمدتاً کوهستانی است.میانگین ارتفاع در منطقه بررسی مزرعه بادی زیاد است و افت ارتفاع در برخی از مناطق منطقه اندازه گیری بیش از 300 متر است.کل مزرعه بادی مساحتی در حدود 12 کیلومتر مربع را پوشش می دهد.پوشش گیاهی جنگل های پهن برگ همیشه سبز نیمه گرمسیری، با میزان پوشش گیاهی زیاد و انواع مختلف است.

مشکلات

زمین منطقه بررسی پیچیده است، اختلاف ارتفاع زیاد است، ترافیک نامناسب است، محیط آب و هوا بد است.چندین توربین بادی با ارتفاع بیش از 100 متر در منطقه بررسی وجود دارد، بنابراین طراحی مسیر دشوار است.خط دید به طور جدی مسدود شده است و مکان یابی نقطه برخاست دشوار است.

راه حل

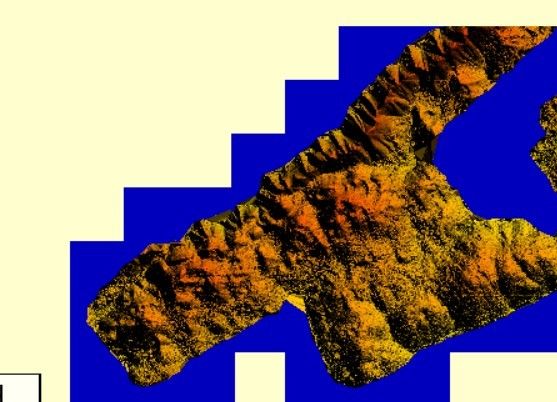

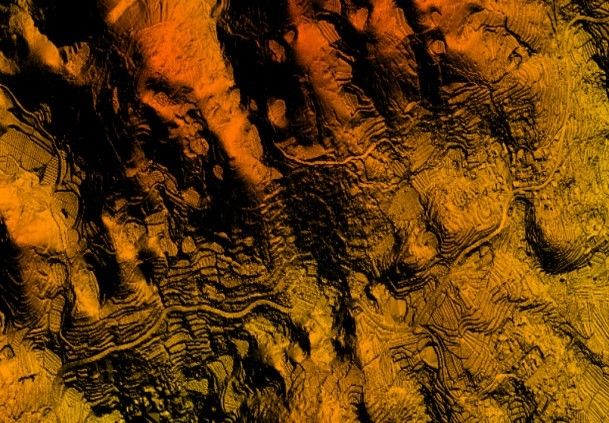

این پروژه از سیستم اندازه گیری لیزر هوابرد ARS-1000L استفاده می کند.سه نقطه برخاست و فرود در کل منطقه بررسی برای مجموع هفت سورتی پرواز انتخاب شده است.
