Hi-Cloud، پیشرو در فناوری اسکن لیزری سه بعدی.
 |
| محل منبع: | چین |
| نام تجاری: | Hi-Cloud |
| گواهی: | ISO, others upon the requests |
| شماره مدل: | سیستم نقشه برداری پهپاد ARS-1000 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | مورد حمل و نقل |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5 ست در ماه |
| محدوده اندازه گیری: | 5 متر تا 920 متر | دقت: | 15 میلی متر @ 150 متر |
|---|---|---|---|
| دمای عملیات: | -10℃~+40℃ | محیط ذخیره سازی: | -20℃~+50℃ ; -20℃~+50℃؛ Humidity < 85% رطوبت کمتر از 85% |
| FoV (قابل انتخاب): | 0~330° <60°~90° حالت هوابرد> | وضوح زاویه ای: | 0.001 درجه |
| کلاس لیزر: | کلاس 1 (ایمن برای چشم) | وزن: | 4.5 کیلوگرم |
| برجسته کردن: | سیستم نقشه برداری پهپاد 920 متری,سیستم نقشه برداری پهپاد 4.5 کیلوگرمی,بررسی لیدار پهپاد 4.5 کیلوگرمی |
||

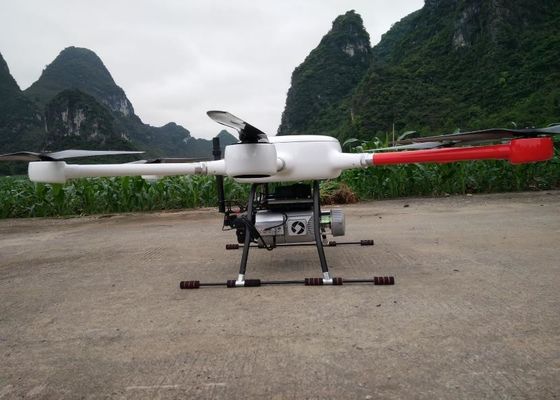

سیستم نقشه برداری پهپاد ARS-1000 با برد بلند 920 متر با ثبات قوی با یکپارچگی بالا با دقت 15 میلی متر @ 150 متر
سیستم نقشه برداری پهپاد ARS-1000 یک سیستم مبتنی بر Riegl LiDAR است.این سیستم توسط Wuhan Hi-Cloud Technology Co., Ltd. توسعه یافته و ساخته شده است. این سیستم حسگرهای مختلفی مانند لیزر با دقت بالا، دوربین با وضوح بالا، GPS، ناوبری اینرسی MEMS و واحد کنترل ذخیره سازی و غیره را یکپارچه می کند. این سیستم می تواند لیزر سه بعدی را به صورت همزمان دریافت کند. ابر نقطه، داده POS و داده تصویر.
DSM، DEM، DOM، DLG را می توان به سرعت از طریق پردازش داده های مجهز و نرم افزار کاربردی تولید کرد.با مزایای وزن سبک، حمل و نقل راحت و راندمان بالای پردازش نتایج، این سیستم به طور گسترده در زمینه های کاربردی مختلف مانند نقشه برداری اضطراری، نقشه برداری توپوگرافی، بازرسی خط برق، بررسی بزرگراه، حفاری و محاسبه حجم پر کردن، بررسی صخره های ساحلی استفاده می شود. ، بررسی و نقشه برداری باستان شناسی و غیره.
ویژگی های اصلی سیستم نقشه برداری پهپاد ARS-1000
1. یکپارچه سازی.سیستم نقشه برداری پهپاد ARS-1000 حسگر اسکن لیزری سه بعدی، سیستم ناوبری اینرسی و GPS را در یک معماری پلت فرم سخت افزاری یکپارچه یکپارچه می کند.حجم و وزن کمتر، حمل و نصب تجهیزات را آسان می کند.
2. ثبات قوی.پلت فرم یکپارچه تعبیه شده سیستم را قدرتمندتر و پایدارتر می کند و دقت سیستم را بهبود می بخشد.
3. نظارت در زمان واقعی.این سیستم مجهز به ایستگاه رادیویی انتقال داده در مسافت های طولانی و با سرعت بالا است.وضعیت عملکرد سیستم را می توان از راه دور کنترل کرد، به طوری که اپراتورها می توانند در هر زمان وضعیت عملکرد را دریافت کنند.
4. محدوده اندازه گیری طولانی.تحت شرایط بازتاب 60٪ اجسام زمینی، تجهیزات می توانند حداکثر محدوده اندازه گیری 920 متر را داشته باشند.
5. چند پلت فرم.با توجه به حجم کمتر و یکپارچگی یکپارچه، این سیستم می تواند با پلتفرم های حامل مختلف مانند پهپاد چند روتور، پهپاد بال ثابت VTOL سازگار شود و همچنین می تواند با حالت های عملیاتی مختلف مانند حالت سوار شدن به وسیله نقلیه و حالت کوله پشتی سازگار شود.
مشخصات سیستم نقشه برداری پهپاد ARS-1000
1. عملکرد سیستم
| دقت مطلق |
افقی کمتر از 5 سانتی متر عمودی <5 سانتی متر |
| وزن | 4.5 کیلوگرم |
| ذخیره سازی | 1 ترابایت SSD |
| ولتاژ ورودی | 20 تا 30 ولت |
| مصرف برق | <75 وات |
| دمای عملیات | -10℃~+40℃ |
| محیط ذخیره سازی | -20℃~+50℃ رطوبت کمتر از 85% |
| کلاس لیزر | کلاس 1 (ایمن از چشم) |

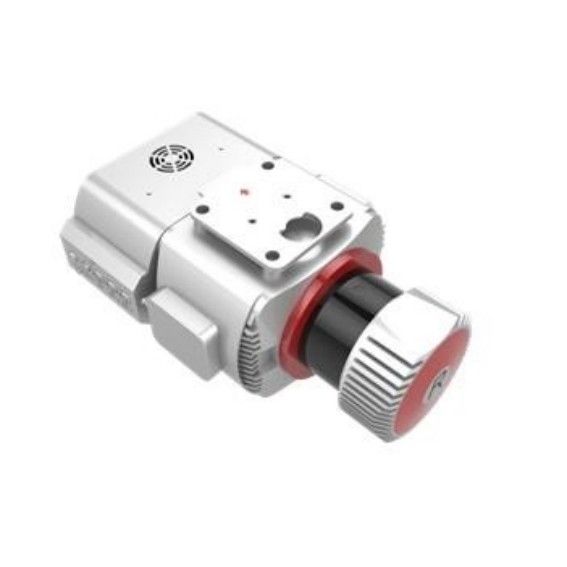

2. اسکنر لیزری
| حداکثر محدوده اندازه گیری | 920 متر @60% |
| حداقل محدوده اندازه گیری | 5 متر |
| دقت برد | 15 میلی متر @150 متر |
| دقت تکرار | 10 میلی متر @150 متر |
| حداکثرفرکانس نقطه ای موثر | 500000 امتیاز در ثانیه |
| دنده لیزری برای تنظیم | 6 سطح |
| حداکثر تعداد اکوهای دریافتی | 4 تا 15 |
| FoV (قابل انتخاب) | 0~330 درجه حالت هوابرد 60 تا 90 درجه |
| فرکانس اسکن (قابل انتخاب) | 10 تا 200 اسکن در ثانیه |
| وضوح زاویه ای | 0.001 درجه |
3. سیستم POS
| دقت موقعیت (پس از پردازش) | افقی 0.01 متر ارتفاع 0.02 متر |
| دقت جهت گیری (پس از پردازش) | عنوان 0.010 درجه گام / رول 0.005 درجه |
| وضوح دوربین | ≥42.4 مگاپیکسل |
| وزن دوربین | <500 گرم |
کاربرد سیستم نقشه برداری پهپاد ARS-1000

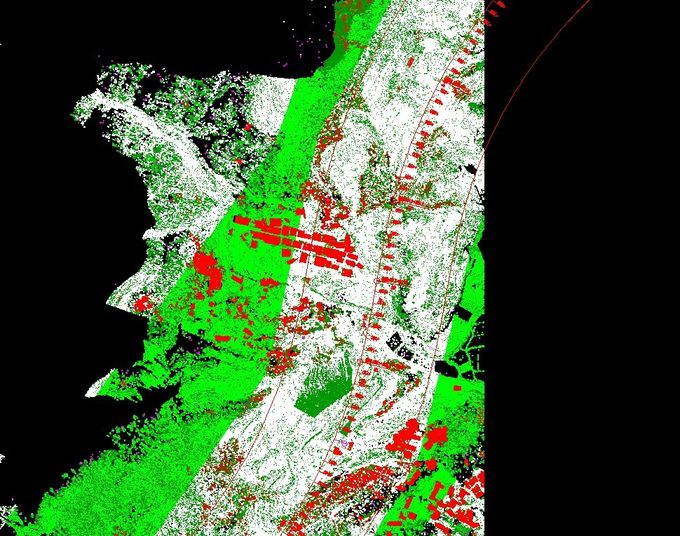

پروژه بررسی بزرگراه
بررسی اجمالی:
زمین منطقه بررسی پیچیده، پوشش گیاهی سرسبز و اختلاف ارتفاع زیاد است.دو بزرگراه با طول کل حدود 60 کیلومتر باید اندازه گیری شوند.
نیاز:
اندازه گیری مقطع عمودی و افقی 100 متر (200 متر پهنای باند) در دو طرف خط وسط جاده طبق استانداردها، مشخصات فنی و رویه های مربوطه را بر عهده داشته باشد و نتایج خروجی مطابق با 1 باشد. : 500 مورد نیاز نقشه برداری.
مشکلات:
با توجه به کوه های مرتفع، جاده های ناهموار، پوشش گیاهی سرسبز و تردد متراکم در بزرگراه، وظیفه بررسی میدانی خطرناک است.
راه حل:
با توجه به وضعیت خاص پروژه، سیستم ARS-1000 برای جمع آوری داده های پرواز در طول جاده با توجه به ارتفاع نسبی 200 متر استفاده می شود.
