سیستم نقشه برداری پهپاد یکپارچه برد بلند 1500 متری PM-1500 LiDAR نقشه برداری تجهیزات

سیستم نقشه برداری پهپاد یکپارچه PM-1500 با دقت 5 میلی متر @ 50 متر و برد 1500 متر با فرکانس بالا 2 میلیون نقطه در ثانیه

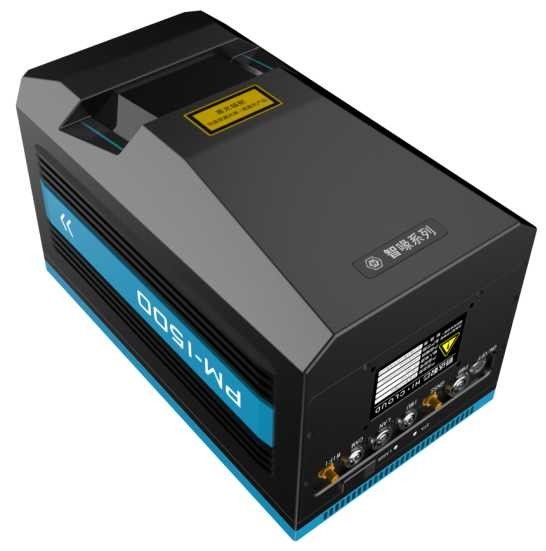

سیستم نقشه برداری پهپاد PM-1500، بر اساس نسل جدیدی از چارچوب فناوری هسته، یک LiDAR هوابرد داخلی تازه راه اندازی شده با فرکانس نقطه بالا، فرکانس خط بالا، دقت بالا و یکپارچگی بالا است.جزء اصلی سیستم، اسکنر لیزری با عملکرد فناوری چند اکو است که به طور مستقل توسط شرکت فناوری Hi-Cloud ووهان، با مسئولیت محدود توسعه یافته است.یکپارچه اسکنر لیزری با دقت بالا، POS با دقت بالا (GPS، IMU) و سایر حسگرها، با پشتیبانی از فناوری همگام سازی زمانی حقوق مالکیت معنوی مستقل و فناوری یکپارچه سازی چند حسگر، می تواند به طور همزمان داده های ابر نقطه لیزری سه بعدی و POS را به دست آورد. ، به سرعت DSM، DEM و DOM تولید می کند و مدل های DLG و 3D را از طریق مجموعه کاملی از پردازش داده ها و نرم افزارهای کاربردی تولید می کند.

می توان آن را برای پهپادهای چند روتوری، پهپاد بال ثابت VTOL، هواپیماهای کوچک و هلیکوپتر اعمال کرد تا داده های ابر نقطه لیزری متراکم با دقت بالا روی زمین بر روی یک پلت فرم متحرک پرنده سریع به دست آید.این به طور گسترده ای در نقشه برداری درجه نظرسنجی، مدل سازی سه بعدی دیجیتال، نقشه برداری و نقشه برداری توپوگرافی، بررسی کاداستر، بررسی ترافیک، بازرسی خط برق، بررسی جنگلداری، نظارت بر بلایا و سایر زمینه ها استفاده می شود.

مشخصات PM-1500

ویژگی های PM-1500

1. دقت بالا:دقت محدوده سیستم نقشه برداری پهپاد PM-1500 می تواند به 5 میلی متر در 50 متر برسد و دقت جامع سیستم بهتر از 5 سانتی متر است و سناریوهای مختلف کاربردی با دقت بالا را برآورده می کند.

2. برد طولانی: حداکثر دامنه می تواند به 1500 متر @ 60٪ برسد.برد فوق‌العاده تا حد زیادی ایمنی عملیات را در محیط با نوسانات توپوگرافی بزرگ تضمین می‌کند و سیستم را قادر می‌سازد تا یک سکوی پرواز با ارتفاع پرواز بالاتر و سرعت سریع‌تر حمل کند، کمربند پروازی پهن‌تری تنظیم کند و داده‌های ابر نقطه‌ای بیشتری را به طور همزمان جمع‌آوری کند.

3. فرکانس بالا: فرکانس می تواند به2 میلیون امتیاز در ثانیهاین فرکانس بالا باعث می‌شود داده‌های ابر نقطه‌ای دقیق‌تر شود و به‌جای تطبیق مختصات شی زمینی، می‌تواند شکل زمین منطقه بررسی را بیشتر منعکس کند.علاوه بر این، تجهیزات LiDAR با فرکانس بالا را می توان به پهپادهایی با سرعت کروز سریعتر مجهز کرد که می تواند کارایی عملیات را بهبود بخشد.

4. Multi Echo: سیستم نقشه برداری پهپاد PM-1500 می تواند تا 4 سیگنال اکو را دریافت کند.حسگر اسکن لیزری در سیستم، پالس های لیزری را برای نفوذ به شکاف پوشش گیاهی و رسیدن به زمین منتشر می کند تا اطلاعات زمین زیر پوشش گیاهی را به دست آورد.

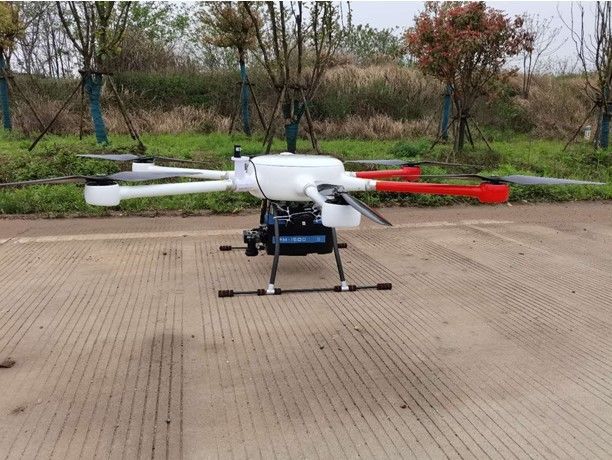

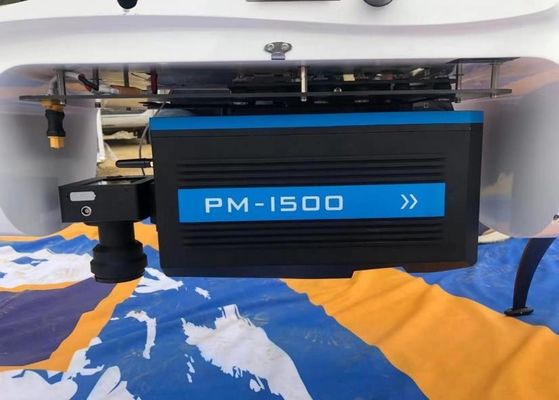

5. یکپارچه سازی: به شدت سنسورهایی مانند اسکنر لیزری، GPS، IMU و دوربین بررسی هوایی و غیره را ادغام می کند. برای پلتفرم های چندگانه مانند پهپاد بال ثابت VTOL، پهپاد مولتی روتور و هلیکوپتر مناسب است.

6. سبک وزن: وزن کلی سیستم کمتر از 4.4 کیلوگرم است. می توان آن را به راحتی توسط یک فرد، چه با هواپیما و چه با راه آهن پرسرعت حمل کرد.

7. مقرون به صرفه: سیستم نقشه برداری پهپاد PM-1500 به طور مستقل توسط Hi-Cloud توسعه یافته است.دارای ویژگی هایی مانند برد طولانی، فرکانس نقطه بالا، دقت بالا، عملکرد کلی پایدار، قیمت منصفانه و سخاوتمندانه و فوق العاده مقرون به صرفه است.

پروژه عملی توسط PM-1500

بازرسی خط انتقال 500 کیلوولت DC

نمای کلی پروژه: خط مورد بازرسی پروژه خط انتقال 500 کیلوولت DC شامل 3 دکل پایه و 2 بازه به طول کل حدود 0.8 کیلومتر می باشد. انواع ژئومورفیک، قابلیت دید خوب بین برج ها و جاده ها می توانند به زیر برج ها برسند.

مورد نیاز پروژه: تجزیه و تحلیل وضعیت نقطه خطر / تجزیه و تحلیل پیش بینی نقطه خطر / تجزیه و تحلیل کمی وضعیت مؤلفه

راه حل: از سیستم نقشه برداری پهپاد PM-1500 برای جمع آوری داده ها استفاده می شود.DSM/DEM به سرعت برای تولید مدل های DLG و سه بعدی تولید می شود.

نتیجه:
