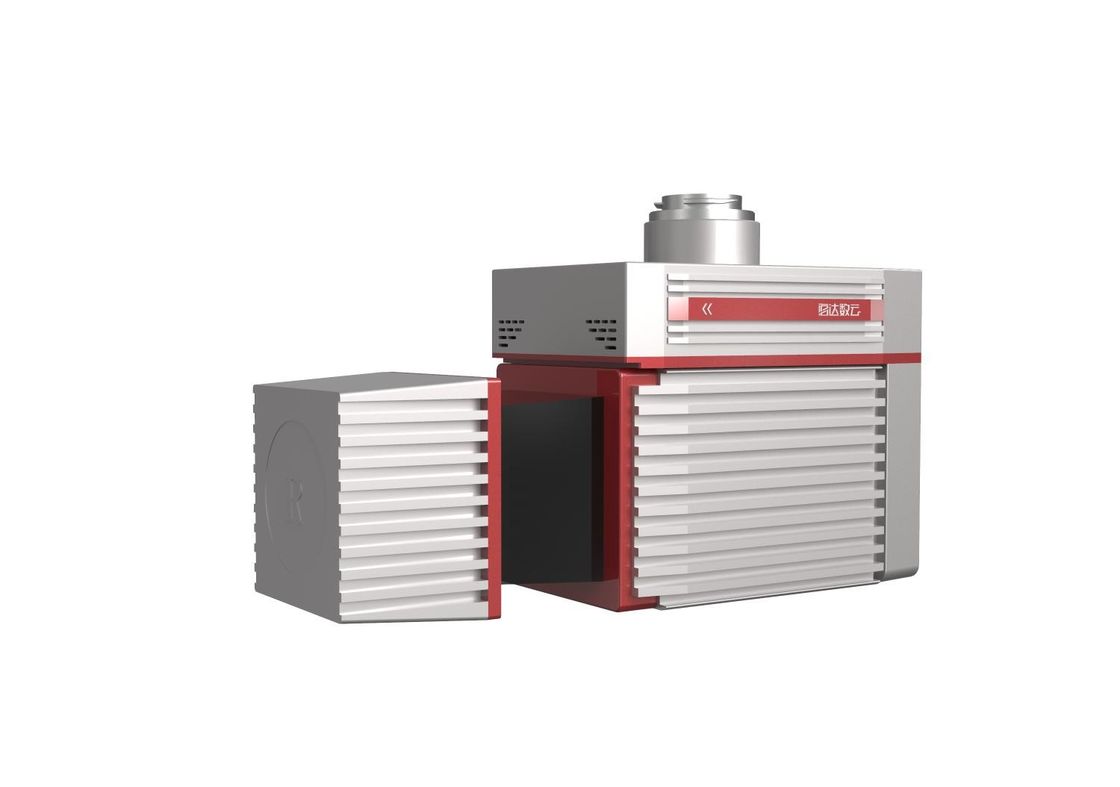

2.5 کیلوگرم سبک وزن ARS-200 Airborne LiDAR Survey LiDAR Land Survey Equipment

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Hi-Cloud
گواهی:	ISO, others upon the requests
شماره مدل:	بررسی دقیق هوابرد ARS-200 LiDAR

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	negotiable
جزئیات بسته بندی:	مورد حمل و نقل
زمان تحویل:	20-30 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10 ست در ماه

مخاطب

توضیحات محصول جزئیات

کلاس لیزر:	کلاس 1 (ایمن برای چشم)	دامنه:	3 متر تا 330 متر
دقت برد:	15 میلی متر @150 متر	حداکثر تعداد اکوهای دریافتی:	5
وضوح زاویه ای:	0.001 درجه	دمای عملیات:	-10℃~+40℃
محیط ذخیره سازی:	-20℃~+50℃ رطوبت <85%	ذخیره سازی:	256 گیگابایت SSD
برجسته کردن:	بررسی 2.5 کیلوگرمی هوابرد LiDAR , بررسی سبک وزن هوابرد LiDAR , 2.5 کیلوگرم نقشه برداری زمینی LiDAR

2.5 کیلوگرم 330 متر @ 80 درصد برد 15 میلی متر @ دقت برد 150 متر ARS-200 بررسی هوایی LiDAR با دقت بالا با انعکاس 5 بار

سیستم بررسی دقیق هوابرد LiDAR ARS-200 یک سیستم LiDAR سیار مبتنی بر Riegl LiDAR است.این توسط Wuhan Hi-Cloud Technology Co.,Ltd توسعه و ساخته شده است.سیستم ARS-200 حسگرهای مختلفی مانند لیزر با دقت بالا، دوربین با وضوح بالا، GPS، ناوبری اینرسی MEMS و واحد کنترل ذخیره سازی را یکپارچه می کند.این سیستم با پشتیبانی از فناوری همگام سازی زمانی مالکیت معنوی مستقل و فناوری یکپارچه سازی چند حسگر یکپارچه، به طور همزمان ابر نقطه لیزری سه بعدی، داده های POS و داده های تصویر را به دست می آورد.این سیستم دارای مزایای وزن سبک، حمل و نقل راحت و راندمان بالای پردازش نتایج است.این به طور گسترده ای در زمینه های کاربردی مانند نقشه برداری اضطراری، نقشه برداری توپوگرافی، بازرسی خط برق، بررسی بزرگراه، بررسی صخره های ساحلی، حفاری و محاسبه پر کردن، بررسی و نقشه برداری باستان شناسی و غیره استفاده می شود.

مشخصات فنی

سیستم اندازه گیری هوابرد لیزر نور ARS-200

	موارد	مولفه های
عملکرد سیستم	دقت مطلق	افقی کمتر از 5 سانتی متر
		عمودی <5 سانتی متر
	وزن	2.5 کیلوگرم

اسکنر لیزری	حداکثرمحدوده اندازه گیری	330 متر @80%
		290 متر @60%
	حداقلمحدوده اندازه گیری	3 متر

	دقت برد	15 میلی متر @ 150 متر

	دقت تکرار	10 میلی متر @ 150 متر

	حداکثرفرکانس نقطه ای موثر	100000 امتیاز در ثانیه

	FoV (قابل انتخاب)	0~360 درجه حالت هوابرد 60 تا 90 درجه

	وضوح زاویه ای	0.001 درجه

POS	دقت موقعیت (پس از پردازش)	افقی 0.01 متر
		ارتفاع 0.02 متر
	دقت جهت گیری (پس از پردازش)	عنوان 0.012 درجه
		گام/رول 0.005 درجه
سیستم دوربین	وضوح دوربین	≥24M پیکسل

	وزن دوربین	＜500 گرم

مزایای سیستم

سبک وزن، وزن سیستم تنها 2.5 کیلوگرم است
دقت بالا، دقت مطلق تا 5 سانتی متر
کارکرد آسان، یک کلیک برای شروع، کنترل از راه دور
چند پلت فرم، قابل استفاده در هوابرد، وسیله نقلیه و حالت کوله پشتی
بدون کالیبراسیون، طراحی یکپارچه، موقعیت نسبی چند سنسور ثابت است
ایستگاه پایه رایگان است، بدون نیاز به راه اندازی ایستگاه پایه

سناریوهای کاربردی

محاسبه حجم
بازرسی خطوط برق
بررسی توپوگرافی
بررسی جاده
پایش بلایای زمین شناسی
...

کاربرد پروژه نقشه برداری بزرگراه

1. بررسی اجمالی پروژه

خط اصلی این پروژه حدود 8 کیلومتر طول دارد.منطقه بررسی عمدتاً کوهستانی است و میانگین ارتفاع آن 600 متر است.رودخانه از منطقه بررسی می گذرد و افت ارتفاع در برخی مناطق زیاد است.پوشش گیاهی منطقه مورد بررسی جنگلی سرسبز و عمدتاً همیشه سبز و پهن برگ و درختچه های کم ارتفاع است.

2. مورد نیاز پروژه

وظیفه اصلی این پروژه بررسی هوایی LiDAR و پردازش ابر نقطه ای بخش خاصی از بزرگراه است.میانگین مربعات خطای ارتفاع ابر نقطه ای باید کمتر از 15 سانتی متر باشد.

3. مشکلات پروژه

عملیات نقشه برداری و نقشه برداری سنتی به دلیل ترافیک در بزرگراه خطرناک تر است.دریافت سیگنال های ماهواره ای برای گیرنده GNSS به دلیل پوشش گیاهی متراکم و کاهش ارتفاع زیاد در منطقه بررسی مشکل است.

4. راه حل و نتیجه

در این پروژه از سیستم بررسی دقیق هوابرد LiDAR ARS-200 استفاده شده است.

پس از محاسبه مسیر، ترکیب ابر نقطه و سایر فرآیندهای پردازش داده، نتیجه ابر نقطه به شرح زیر است:
