Hi-Cloud، پیشرو در فناوری اسکن لیزری سه بعدی.
 |
| محل منبع: | چین |
| نام تجاری: | Hi-Cloud |
| گواهی: | ISO, others upon the requests |
| شماره مدل: | سیستم بررسی سبک هوابرد LiDAR PM-1500 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | مورد حمل و نقل |
| زمان تحویل: | 20-30 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 15 ست در ماه |
| کاربرد: | بازرسی خطوط برق | PRR: | 100-2000 کیلوهرتز |
|---|---|---|---|
| Max. حداکثر Range دامنه: | بازتاب 1500 متر @ 60٪ | دقت برد: | 5 میلی متر @ 50 متر |
| وزن: | 4.4 کیلوگرم | باند موج: | مادون قرمز نزدیک (کلاس 1) |
| برجسته کردن: | تجهیزات نقشه برداری هوایی 2000 کیلوهرتز,400 اسکن در ثانیه تجهیزات نقشه برداری هوایی لیدار,نقشه برداری موبایل لیدار 2000 کیلوهرتز |
||
دقت بالا 5mm@50m برد 1500m فرکانس بالا 2000kHz PM-1500 سیستم بررسی هوابرد LiDAR برای بازرسی خطوط برق
بازرسی سنتی خط برق عمدتاً به کار دستی بستگی دارد که زمان‌بر و کار زیادی است و منطقه خط بازرسی پوشیده از پوشش گیاهی متراکم است که پرسنل نمی‌توانند به آن دسترسی داشته باشند.علاوه بر این، شیب کوهستانی نیز باعث می شود که پرسنل بازرسی در فرآیند بازرسی دارای خطرات ایمنی شخصی خاصی باشند.

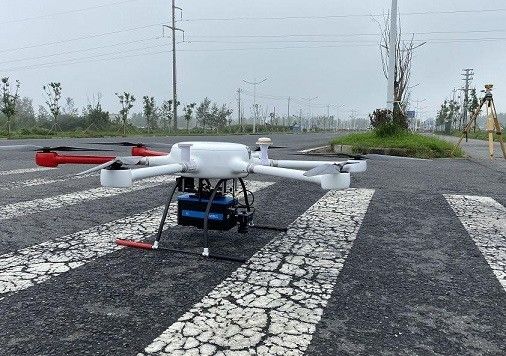

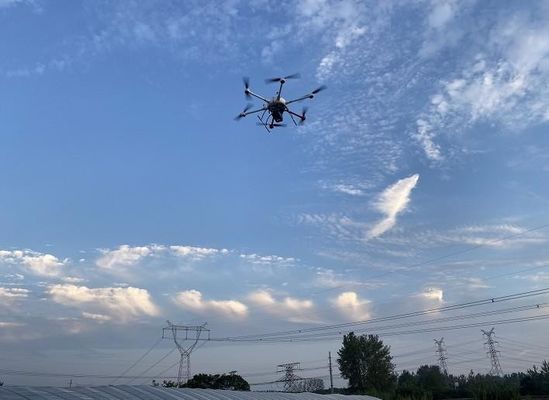

سیستم PM-1500 LiDAR که بر روی پهپاد Fenghu VTOL یا پهپاد چند روتور L150 نصب شده است، می‌تواند اطلاعات ابر نقطه لیزری با دقت بالا و داده‌های تصویر را در فرآیند بازرسی خط برق جمع‌آوری کند.از یک طرف، بر اساس داده های ابر نقطه جمع آوری شده، می توان مدل سازی صحنه واقعی سه بعدی را انجام داد که برای مدیران برای مشاهده و مرور وضعیت فعلی خطوط برق راحت است.از سوی دیگر، از طریق طبقه بندی و پردازش خودکار داده های ابر نقطه، طبق مقررات مربوطه گشت خط برق، می تواند تجزیه و تحلیل ایمنی در زمان واقعی انجام دهد، خطای نقاط خطرناک را در خط تشخیص دهد، هشدار اولیه را به موقع ارائه دهد. و مکان خاص نقاط خطرناک را شناسایی کنید.استفاده از سیستم PM-1500 LiDAR در بازرسی خطوط برق نه تنها مشکل حجم کاری عظیم بازرسی خطوط را حل می کند، بلکه به طور موثری کارایی و اتوماسیون بازرسی خط را بهبود می بخشد.
مشخصات
|
موارد |
شاخص ها | مولفه های |
| اسکنر لیزری | باند موج | مادون قرمز نزدیک (کلاس 1) |
| PRR | 100-2000 کیلوهرتز | |
| حداکثر محدوده اندازه گیری | بازتاب 1000 متر @ 20٪ | |
| بازتاب 1500 متر @ 60٪ | ||
| دقت برد | 5 میلی متر @ 50 متر | |
| وضوح زاویه ای | 0.001 درجه | |
| سرعت اسکن | 40-400 اسکن در ثانیه | |
| FoV | 75 درجه | |
| دوربین | وضوح دوربین | 42.4 مگاپیکسل |
| فاصله کانونی | 28 میلی متر | |
| سیستم POS | دقت موقعیت (پس از پردازش) | افقی 0.01 متر |
| ارتفاع 0.02 متر | ||
| دقت جهت گیری (پس از پردازش) | سرفصل 0.009 درجه | |
| گام / رول 0.005 درجه | ||
| عملکرد سیستم | بعد، ابعاد، اندازه | 293×165×164 میلی متر |
| دقت مطلق | افقی کمتر از 5 سانتی متر | |
| عمودی <5 سانتی متر | ||
| وزن | 4.4 کیلوگرم | |
| چند اکو | 4 دفعه | |
| دما و رطوبت | عملکرد: -40℃~60℃، رطوبت 85% | |
| ذخیره سازی: -45℃~70℃، رطوبت 85% |
