Hi-Cloud، پیشرو در فناوری اسکن لیزری سه بعدی.
 |
| محل منبع: | چین |
| نام تجاری: | Hi-Cloud |
| گواهی: | ISO, others upon the requests |
| شماره مدل: | ARS1000 Airborne LiDAR Survey |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | مورد حمل و نقل |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5 ست در ماه |
| حداکثر برد: | 920 متر @ 60٪ | حداقل برد: | 5 متر |
|---|---|---|---|
| حداکثر تعداد اکوهای دریافتی: | 4 تا 15 | دقت برد: | 15 میلی متر @150 متر |
| کلاس لیزر: | کلاس 1 (ایمن برای چشم) | فرکانس اسکن: | 10 تا 200 اسکن در ثانیه |
| FoV (قابل انتخاب): | 0~330 درجه (60°~90° حالت هوابرد) | وضوح دوربین: | ≥42.4 مگاپیکسل |
| برجسته کردن: | بررسی توپوگرافی هوابرد LiDAR,4.5 کیلوگرم بررسی هوابرد LiDAR,بررسی توپوگرافی لیدار 4.5 کیلوگرم |
||

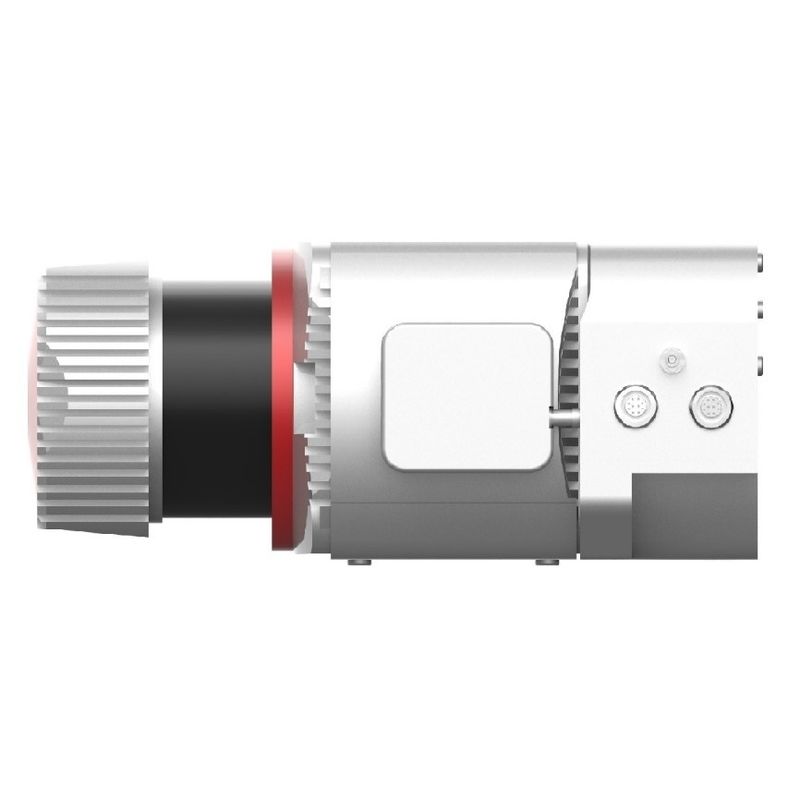

بررسی ARS-1000 LiDAR بسیار یکپارچه هوابرد چند پلت فرمی با دقت برد 15mm@150m
ARS-1000 هوابرد بررسی LiDAR است توسعه و ساخته شده توسط Hi-Cloud بر اساسیک Riegl LiDAR.این دستگاه لیزر با دقت بالا، دوربین با وضوح بالا، GPS، ناوبری اینرسی MEMS، واحد کنترل ذخیره سازی و سایر ماژول ها را ادغام می کند.با پشتیبانی از فناوری همگام سازی زمانی مالکیت معنوی مستقل و فناوری ادغام چند حسگر یکپارچه، به طور همزمان ابر نقطه لیزری سه بعدی، داده های POS و داده های تصویر را به دست می آورد.
از حالت عملیات آزاد ایستگاه پایه پشتیبانی می کند، از طریق پردازش داده های مجهز و نرم افزار کاربردی، به سرعت DSM، DEM، DOM، DLG تولید می کند.این سیستم دارای مزایای وزن سبک، حمل و نقل راحت و راندمان بالای پردازش نتایج است.
فیلدهای کاربردی
نقشه برداری اضطراری / نقشه برداری توپوگرافی / بازرسی خطوط برق / بررسی بزرگراه / بررسی صخره های ساحلی / محاسبه حجم کاوش و پر کردن / بررسی و نقشه برداری باستان شناسی ...
مزایای سیستم
پارامترهای سیستم
| موارد | نشانگر | پارامتر |
| عملکرد سیستم | دقت مطلق |
افقی کمتر از 5 سانتی متر عمودی <5 سانتی متر |
| وزن | 4.5 کیلوگرم | |
| ذخیره سازی | 1 ترابایت SSD | |
| ولتاژ ورودی | 20 تا 30 ولت | |
| مصرف برق | <75 وات | |
| دمای عملیات | -10℃~+40℃ | |
| محیط ذخیره سازی | -20℃~+50℃ رطوبت کمتر از 85% |
|
| کلاس لیزر | کلاس 1 (ایمن از چشم) |
|
| اسکنر لیزری | حداکثر محدوده اندازه گیری | 920 متر @60% |
| حداقل محدوده اندازه گیری | 5 متر | |
| دقت برد | 15 میلی متر @150 متر | |
| دقت تکرار | 10 میلی متر @150 متر | |
| حداکثرفرکانس نقطه ای موثر | 500000 امتیاز در ثانیه | |
| دنده لیزری برای تنظیم | 6 سطح | |
| حداکثر تعداد اکوهای دریافتی | 4 تا 15 | |
| FoV (قابل انتخاب) | 0~330 درجه حالت هوابرد 60 تا 90 درجه |
|
| فرکانس اسکن (قابل انتخاب) | 10 تا 200 اسکن در ثانیه | |
| وضوح زاویه ای | 0.001 درجه | |
| سیستم POS | دقت موقعیت (پس از پردازش) | افقی 0.01 متر ارتفاع 0.02 متر |
| دقت جهت گیری (پس از پردازش) | عنوان 0.010 درجه گام / رول 0.005 درجه |
|
| سیستم دوربین | وضوح دوربین | ≥42.4 مگاپیکسل |
| وزن دوربین | <500 گرم |
پروژه بررسی بزرگراه
زمین منطقه بررسی پیچیده، پوشش گیاهی سرسبز و اختلاف ارتفاع زیاد است.دو بزرگراه با طول کل حدود 60 کیلومتر باید اندازه گیری شوند.
اندازه گیری مقطع عمودی و افقی 100 متر (200 متر پهنای باند) در دو طرف خط وسط جاده طبق استانداردها، مشخصات فنی و رویه های مربوطه را بر عهده داشته باشد و نتایج خروجی مطابق با 1 باشد. : 500 مورد نیاز نقشه برداری.
با توجه به کوه های مرتفع، جاده های ناهموار، پوشش گیاهی سرسبز و تردد متراکم در بزرگراه، وظیفه بررسی میدانی خطرناک است.
با توجه به وضعیت خاص پروژه، سیستم ARS-1000 برای جمع آوری داده های پرواز در طول جاده با توجه به ارتفاع نسبی 200 متر استفاده می شود.
