فرکانس بالا یکپارچه پهپاد هوابرد سیستم بررسی LiDAR برد بلند ARS-1000L

فرکانس بالا یکپارچه پهپاد هوابرد سیستم بررسی LiDAR برد بلند ARS-1000L

  • فرکانس بالا یکپارچه پهپاد هوابرد سیستم بررسی LiDAR برد بلند ARS-1000L
  • فرکانس بالا یکپارچه پهپاد هوابرد سیستم بررسی LiDAR برد بلند ARS-1000L
  • فرکانس بالا یکپارچه پهپاد هوابرد سیستم بررسی LiDAR برد بلند ARS-1000L
فرکانس بالا یکپارچه پهپاد هوابرد سیستم بررسی LiDAR برد بلند ARS-1000L
جزئیات محصول:
محل منبع: چین
نام تجاری: Hi-Cloud
گواهی: ISO, others upon the requests
شماره مدل: ARS-1000L Airborne LiDAR Survey
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: مورد حمل و نقل
زمان تحویل: 10 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 10 ست در ماه
مخاطب
توضیحات محصول جزئیات
محدوده اندازه گیری: 5 متر تا 1350 متر دقت: 15 میلی متر @ 150 متر
حداکثر تعداد اکوهای دریافتی: 4 تا 15 FoV (قابل انتخاب): 0~330 درجه (60°~90° حالت هوابرد)
کلاس لیزر: کلاس 1 (ایمن برای چشم) دمای عملیات: -10℃~+40℃
برجسته کردن:

بررسی یکپارچه هوابرد LiDAR

,

بررسی برد بلند هوایی LiDAR

,

بررسی دوربرد هواپیماهای بدون سرنشین لیدار

سیستم بررسی هوابرد یکپارچه LiDAR با دقت بالا ARS-1000L با دقت 15mm@150m و برد 1350m

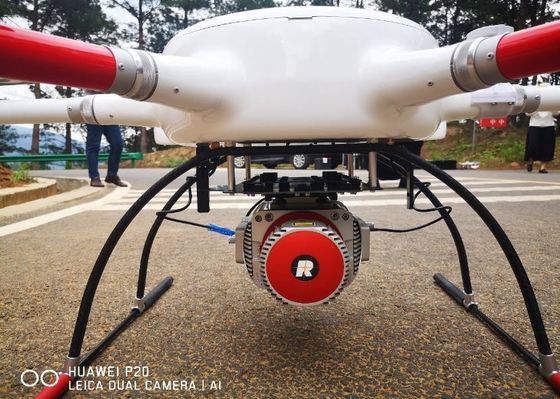

سیستم بررسی هوابرد LiDAR ARS-1000L یک سیستم مبتنی بر LiDAR Riegl است و پهپاد یا سایر پلتفرم‌ها را به عنوان حامل می‌گیرد.این توسط Wuhan Hi-Cloud Technology Co.Ltd توسعه و ساخته شده است. پس از چندین سال ارتقاء مکرر مداوم، عملکرد سیستم قوی تر، حجم صدا سبک تر، نصب راحت تر و عملکرد ساده تر است. توسط اکثر کاربران



حسگرهایی مانند لیزر با دقت بالا، دوربین با وضوح بالا، GPS، ناوبری اینرسی MEMS و واحد کنترل ذخیره سازی را یکپارچه می کند.با پشتیبانی از فناوری همگام سازی زمانی مالکیت معنوی مستقل و فناوری ادغام چند حسگر یکپارچه، به طور همزمان ابر نقطه لیزری سه بعدی، داده های POS و داده های تصویر را به دست می آورد.



سناریوهای کاربردی معمولی سیستم بررسی هوابرد LiDAR ARS-1000L



  • نقشه برداری اضطراری
  • نقشه برداری توپوگرافی
  • بازرسی خطوط برق
  • بررسی بزرگراه
  • بررسی صخره های ساحلی
  • محاسبه حجم حفاری و پر کردن
  • بررسی و نقشه برداری باستان شناسی
  • و غیره...

ویژگی های اصلی سیستم بررسی هوابرد LiDAR ARS-1000L



1. دقت بالا: در محدوده اندازه گیری 150 متر، دقت محدوده بهتر از 15 میلی متر است.دقت مطلق سیستم بهتر از 5 سانتی متر است که نیازهای اکثر سناریوهای کاربردی را برآورده می کند.



2. فرکانس بالا: فرکانس انتشار لیزر سیستم 750000 نقطه در ثانیه است.تجهیزات LiDAR فرکانس بالا را می توان به پهپادهایی با سرعت کروز سریعتر مجهز کرد.در همان زمان، داده های بیشتری را می توان به دست آورد، که کارایی اکتساب داده ها را بهبود می بخشد.



3. محدوده اندازه گیری طولانی: حداکثر برد سیستم LiDAR 1350 متر است.اندازه گیری برد بلند می تواند کارایی اکتساب تجهیزات را بهبود بخشد و داده های ابر نقطه ای بیشتری را در همان زمان جمع آوری کند.

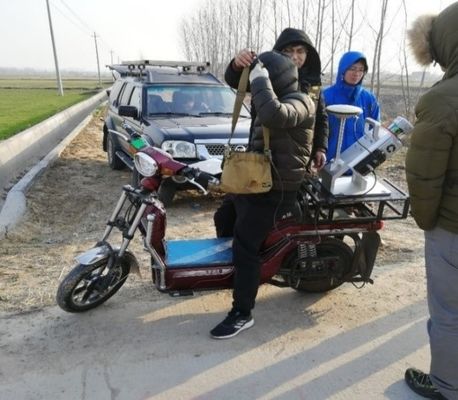

4. پلت فرم چندگانه: نه تنها برای پهپاد اصلی چند روتوری و پهپاد بال ثابت VTOL مناسب است، بلکه می تواند بر روی پلت فرم های خودرو و کوله پشتی برای عملیات نصب شود.

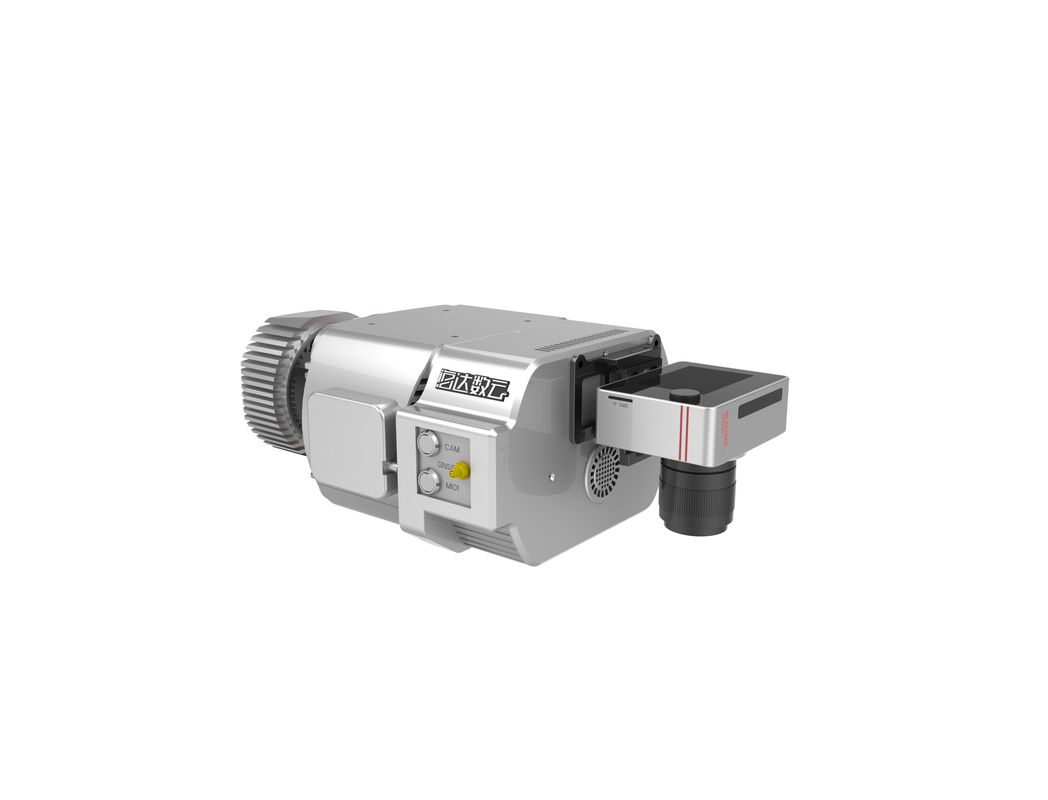

5. یکپارچگی بالا: اسکنر لیزری سه بعدی، ماژول POS و فن را در معماری سخت افزار ادغام می کند.وزن کلی کمتر از 4.5 کیلوگرم است.



6. ایمنی بالا: هیچ شکافی بین قفسه و سیستم وجود ندارد که ثبات و قابلیت اطمینان تجهیزات را تضمین می کند.یک آستین محافظ ضد برخورد سبک وزن اختصاصی برای ارائه حفاظت فیزیکی خاصی برای تجهیزات و کاهش آسیب های غیر ضروری ارائه می دهد.ماژول پیشگیری از ضرر اختیاری است.



مشخصات پارامتر سیستم بررسی هوابرد LiDAR ARS-1000L



نشانگر پارامتر نشانگر پارامتر
دقت مطلق

افقی کمتر از 5 سانتی متر

عمودی <5 سانتی متر

حداکثر محدوده اندازه گیری 1350 متر @60%
وزن 4.5 کیلوگرم حداقل محدوده اندازه گیری 5 متر
ذخیره سازی 1 ترابایت SSD دقت برد 15 میلی متر @150 متر
ولتاژ ورودی 20 تا 30 ولت دقت تکرار 10 میلی متر @150 متر
مصرف برق <75 وات حداکثرفرکانس نقطه ای موثر 750000 امتیاز در ثانیه
دمای عملیات -10℃~+40℃ FoV (قابل انتخاب) 0~330 درجه
حالت هوابرد 60 تا 90 درجه
محیط ذخیره سازی -20℃~+50℃
رطوبت کمتر از 85%
وضوح زاویه ای 0.001 درجه
کلاس لیزر کلاس 1
(ایمن از چشم)
دقت موقعیت (پس از پردازش) افقی 0.01 متر
ارتفاع 0.02 متر
دنده لیزری برای تنظیم 6 سطح دقت جهت گیری (پس از پردازش) عنوان 0.010 درجه
گام / رول 0.005 درجه
حداکثر تعداد اکوهای دریافتی 4 تا 15 وضوح دوربین ≥42.4 مگاپیکسل
فرکانس اسکن (قابل انتخاب) 10 تا 200 اسکن در ثانیه وزن دوربین <500 گرم




پروژه کاربردی سیستم بررسی هوابرد LiDAR ARS-1000L


بررسی مزرعه بادی در منطقه کوهستانی



منطقه بررسی عمدتاً کوهستانی است.میانگین ارتفاع در منطقه بررسی مزرعه بادی زیاد است و افت ارتفاع در برخی از مناطق منطقه اندازه گیری بیش از 300 متر است.کل مزرعه بادی مساحتی در حدود 12 کیلومتر مربع را پوشش می دهد.پوشش گیاهی جنگل های پهن برگ همیشه سبز نیمه گرمسیری، با میزان پوشش گیاهی زیاد و انواع مختلف است.

زمین منطقه بررسی پیچیده است، اختلاف ارتفاع زیاد است، ترافیک نامناسب است، محیط آب و هوا بد است.چندین توربین بادی با ارتفاع بیش از 100 متر در منطقه بررسی وجود دارد، بنابراین طراحی مسیر دشوار است.خط دید به طور جدی مسدود شده است و مکان یابی نقطه برخاست دشوار است.

این پروژه از سیستم اندازه گیری لیزر هوابرد ARS-1000L استفاده می کند.سه نقطه برخاست و فرود در کل منطقه بررسی برای مجموع هفت سورتی پرواز انتخاب شده است.
