Hi-Cloud، پیشرو در فناوری اسکن لیزری سه بعدی.
 |
| محل منبع: | چین |
| نام تجاری: | Hi-Cloud |
| گواهی: | ISO, others upon the requests |
| شماره مدل: | سیستم LiDAR هوابرد با دقت بالا PM-1500 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | مورد حمل و نقل |
| زمان تحویل: | 20-30 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 15 ست در ماه |
| کاربرد: | نقشه برداری و طراحی بزرگراه | FoV: | 75 درجه |
|---|---|---|---|
| دقت برد: | 5 میلی متر @ 50 متر | Max. حداکثر Range دامنه: | 1500 متر |
| وضوح زاویه ای: | 0.001 درجه | وضوح دوربین: | 42.4 مگاپیکسل |
| برجسته کردن: | سیستم تشخیص LiDAR هوابرد,سیستم تشخیص LiDAR 1500 متر,اسکن لیزری هوایی برد 1500 متر |
||
5mm@50m با دقت بالا 1500 متر برد طولانی 40-400 اسکن در ثانیه سرعت PM-1500 هوابرد LiDAR برای بررسی و طراحی بزرگراه
طراحی بزرگراه به عنوان پایه نیاز به داده های با دقت بالا دارد، در حالی که مناطق کوهستانی به طور کلی دارای زمین های پیچیده و پوشش گیاهی متراکم هستند.استفاده از ابزارهای سنتی مانند نقشه برداری دستی و فتوگرامتری هوایی نه تنها عملیات پیچیده و دشوار و دوره ساخت طولانی دارد، بلکه نمی توان نقشه توپوگرافی با دقت بالا و مدل دیجیتال زمین را برای برآوردن نیازهای طراحی به دست آورد.فن آوری LiDAR هوابرد یک ابزار فنی پیشرفته برای به دست آوردن داده های اطلاعات مکانی سه بعدی است.برای به دست آوردن اطلاعات سطحی بهتر می تواند به پوشش گیاهی نفوذ کند که این امر باعث پیشرفت جدیدی در نحوه و کارایی نقشه برداری و طراحی بزرگراه در مناطق کوهستانی شده است.

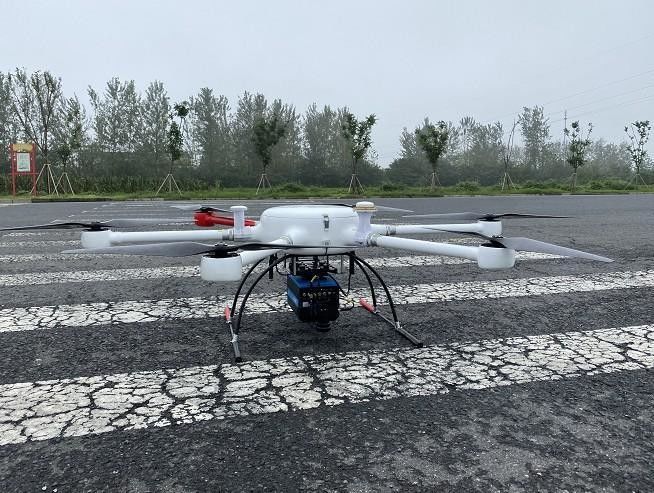

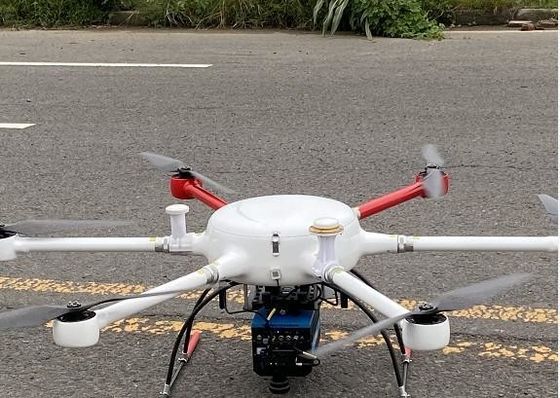

سیستم LiDAR هوابرد PM-1500 که بر روی پهپاد Fenghu VTOL یا پهپاد چند روتور L150 نصب شده است، می تواند به طور موثر در نقشه برداری و طراحی بزرگراه اعمال شود.بر اساس نرم‌افزار برنامه‌ریزی عملیات مجهز به سیستم LiDAR هوابرد PM-1500، مسیرها و پارامترهای جمع‌آوری داده‌ها در منطقه بررسی برنامه‌ریزی شده‌اند و سیستم می‌تواند جمع‌آوری هوشمند داده‌ها را انجام دهد.از طریق پیش پردازش داده های ابر نقطه ای و طبقه بندی ابر نقطه، تولید محصولات دیجیتالی مورد نیاز برای طراحی بزرگراه مانند DTM، DOM و DLG آسان است.
مولفه های
|
موارد |
شاخص ها | مولفه های |
| اسکنر لیزری | باند موج | مادون قرمز نزدیک (کلاس 1) |
| PRR | 100-2000 کیلوهرتز | |
| حداکثر محدوده اندازه گیری | بازتاب 1000 متر @ 20٪ | |
| بازتاب 1500 متر @ 60٪ | ||
| دقت برد | 5 میلی متر @ 50 متر | |
| FoV | 75 درجه | |
| وضوح زاویه ای | 0.001 درجه | |
| سرعت اسکن | 40-400 اسکن در ثانیه | |
| دوربین | وضوح دوربین | 42.4 مگاپیکسل |
| فاصله کانونی | 28 میلی متر | |
| سیستم POS | دقت موقعیت (پس از پردازش) | افقی 0.01 متر |
| ارتفاع 0.02 متر | ||
| دقت جهت گیری (پس از پردازش) | سرفصل 0.009 درجه | |
| گام / رول 0.005 درجه | ||
| عملکرد سیستم | بعد، ابعاد، اندازه | 293×165×164 میلی متر |
| دقت مطلق | افقی کمتر از 5 سانتی متر | |
| عمودی <5 سانتی متر | ||
| وزن | 4.4 کیلوگرم | |
| چند اکو | 4 دفعه | |
| دما و رطوبت | عملکرد: -40℃~60℃، رطوبت 85% | |
| ذخیره سازی: -45℃~70℃، رطوبت 85% |
