Hi-Cloud، پیشرو در فناوری اسکن لیزری سه بعدی.
 |
| محل منبع: | چین |
| نام تجاری: | Hi-Cloud |
| گواهی: | ISO, others upon the requests |
| شماره مدل: | سیستم LiDAR هوابرد برد بلند PM-1500 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | مورد حمل و نقل |
| زمان تحویل: | 20-30 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 15 ست در ماه |
| کاربرد: | پایش رسوب گذاری در مناطق ساحلی | FoV: | 75 درجه |
|---|---|---|---|
| Max. حداکثر Range دامنه: | 1500 متر | دقت: | 5 میلی متر @ 50 متر |
| PRR: | 100-2000 کیلوهرتز | سرعت اسکن: | 40-400 اسکن در ثانیه |
| برجسته کردن: | مانیتورینگ اسکنر LiDAR هوایی,اسکنر LiDAR هوایی 1500 متر,سیستم نقشه برداری LiDAR 1500 متر |
||
دقت FoV 75 درجه 5mm@50m برد 1500m PM-1500 سیستم LiDAR هوابرد 2000kHz برای نظارت بر رسوب گذاری در منطقه ساحلی
منطقه ساحلی منطقه ویژه ای از تعامل خشکی دریایی است.در پس‌زمینه افزایش سطح آب دریاها، فاجعه فرسایش مناطق ساحلی به‌طور جدی بقا و محیط زیست منطقه ساحلی را تهدید کرده است.منطقه ساحلی سرشار از انرژی جزر و مد، انرژی امواج، انرژی باد و سایر منابع انرژی است.در عین حال، بلایای طبیعی ناگهانی مانند طوفان و طوفان و همچنین بلایای آهسته مانند فرسایش سواحل، نفوذ آب دریا، فرونشست زمین، بالا آمدن سطح دریا، رسوب رسوب در خورها و بنادر نیز وجود دارد.با توجه به عدم قطعیت، ناگهانی و شدت محیط اطراف منطقه ساحلی، استفاده از ابزارهای سنتی برای پایش، به ویژه پایش رسوب در مقیاس بزرگ منطقه ساحلی بسیار دشوار است.سیستم LiDAR هوابرد می تواند به طور موثر منطقه بزرگی از داده های توپوگرافی را به دست آورد.از طریق مقایسه و تجزیه و تحلیل داده‌های چند مرحله‌ای، می‌تواند طیف وسیعی از رسوب‌گذاری ساحلی را پایش کند.

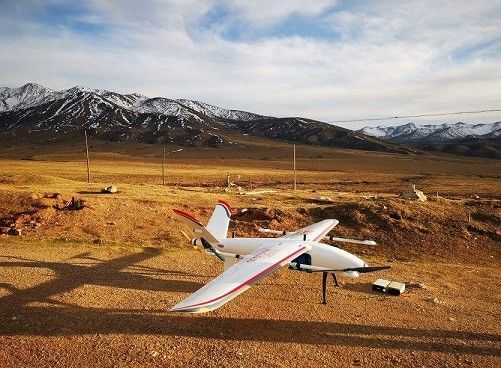

با در نظر گرفتن پهپاد Fenghu VTOL به عنوان حامل، سیستم LiDAR هوابرد PM-1500 می تواند داده های ابر نقطه لیزری منطقه ساحلی را به دست آورد تا در دوره های مختلف نظارت شود.از طریق پیش پردازش ابر نقطه ای مانند حذف نویز و نازک شدن، داده های زمین چندگانه زمانی منطقه نظارت با درون یابی تولید می شود.مقایسه داده های توپوگرافی فازهای مختلف می تواند به طور عینی رسوب گذاری طیف وسیعی از مناطق ساحلی را تحلیل و ارزیابی کند.
مزایای
1. ساختار کلی سیستم اندازه گیری لیزر هوابرد PM-1500 به طور خلاقانه ای بهینه شده است.حسگرهایی مانند اسکنر لیزری، GPS، IMU و دوربین بررسی هوایی و غیره را به شدت ادغام می کند.

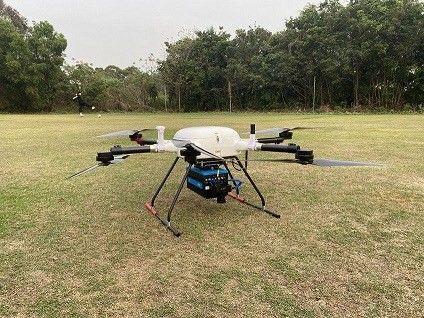

2. سیستم سبک وزن و نصب آسان است.برای پلتفرم های چندگانه مانند پهپاد بال ثابت VTOL، پهپاد مولتی روتور و هلیکوپتر مناسب است.
3. با برد فوق العاده طولانی 1500 متر، پردازش داده های زمین با افت زیاد آسان است و می تواند کارایی عملیات را تا حد زیادی بهبود بخشد.
4. دقت محدوده سیستم LiDAR هوابرد PM-1500 می تواند به 5 میلی متر @ 50 متر برسد و دقت جامع سیستم بهتر از 5 سانتی متر است و با سناریوهای کاربردی مختلف با دقت بالا روبرو می شود.
5. با 2M نقطه / ثانیه فرکانس بالا، سیستم دارای چگالی نقطه فوق العاده بالا است، آن را قادر به عملیات پیچیده و مناسب برای الکتریکی است.
قدرت/جنگل‌داری/مدل‌سازی و سناریوهای دیگر.
6. با استفاده از فناوری 4 بار چند اکو، لیزر می تواند به شکاف پوشش گیاهی سطح نفوذ کند و توزیع زمین واقعی را بازخورد دهد.
مولفه های
|
موارد |
شاخص ها | مولفه های |
| اسکنر لیزری | باند موج | مادون قرمز نزدیک (کلاس 1) |
| PRR | 100-2000 کیلوهرتز | |
| حداکثر محدوده اندازه گیری | 1000 متر @ 20٪ | |
| 1500 متر @ 60٪ | ||
| دقت برد | 5 میلی متر @ 50 متر | |
| وضوح زاویه ای | 0.001 درجه | |
| سرعت اسکن | 40-400 اسکن در ثانیه | |
| FoV | 75 درجه | |
| دوربین | وضوح دوربین | 42.4 مگاپیکسل |
| فاصله کانونی | 28 میلی متر | |
| سیستم POS | دقت موقعیت (پس از پردازش) | افقی 0.01 متر |
| ارتفاع 0.02 متر | ||
| دقت جهت گیری (پس از پردازش) | سرفصل 0.009 درجه | |
| گام / رول 0.005 درجه | ||
| عملکرد سیستم | بعد، ابعاد، اندازه | 293×165×164 میلی متر |
| دقت مطلق | افقی کمتر از 5 سانتی متر | |
| عمودی <5 سانتی متر | ||
| وزن | 4.4 کیلوگرم | |
| چند اکو | 4 دفعه | |
| دما و رطوبت | عملکرد: -40℃~60℃، رطوبت 85% | |
| ذخیره سازی: -45℃~70℃، رطوبت 85% |
